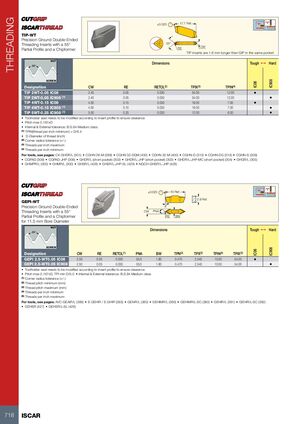

НАРЕЗАНИЕ РЕЗЬБЫ

TIP-WT Пластины двусторонней нарезки резьбы точного шлифования с частичным профилем 55° и формовщиком стружки

Обозначение CW RE RETOL(2) TPIX(3) TPIN(4) Марка
TIP 2WT-0.05 IC08 2,40 0,05 0,030 54,00 12,00 IC08
TIP 2WT-0.05 IC908 (1) 2,40 0,05 0,030 54,00 12,00 IC908
TIP 4WT-0.15 IC08 4,00 0,15 0,030 19,00 7,00 IC08
TIP 4WT-0.15 IC908 (1) 4,00 0,15 0,030 19,00 7,00 IC908
TIP 5WT-0.25 IC908 (1) 5,50 0,25 0,030 12,00 6,00 IC908

• Место державки необходимо модифицировать согласно профилю пластины для обеспечения зазора
• Максимальный шаг 0,187xD
• Внутренняя и внешняя допуск: B.S.84 Средний класс
(1) TPIN(витки на дюйм минимум) = D/6,4
• D-Диаметр резьбы (дюйм)
(2) Допуск радиуса округления (+/-)
(3) Витки на дюйм максимум
(4) Витки на дюйм минимум

Инструменты см. на стр.: C#-GHDR/L (301) • CGHN 26-M (399) • CGHN 32-DGM (400) • CGHN 32-M (400) • CGHN-D (310) • CGHN-DG (310) • CGHN-S (309) • CGPAD (308) • CGPAD-JHP (309) • GHDR/L (карман коротко) (302) • GHDR/L-JHP (карман коротко) (303) • GHDR/L-JHP-MC (карман коротко) (304) • GHGR/L (305) • GHMPR/L (300) • GHMR/L (300) • GHSR/L (428) • GHSR/L-JHP-SL (429) • NQCH-GHSR/L-JHP (428)

GEPI-WT Пластины двусторонней нарезки резьбы точного шлифования с частичным профилем 55° и формовщиком стружки для диаметра отверстия 11,5 мм

Обозначение CW RE RETOL(1) PNA BW TPN(2) TPX(3) TPIN(4) TPIX(5) Марка
GEPI 2.5-WT0.05 IC08 2,50 0,05 0,030 55,0 1,80 0,470 2,540 10,00 54,00 IC08
GEPI 2.5-WT0.05 IC908 2,50 0,05 0,030 55,0 1,80 0,470 2,540 10,00 54,00 IC908

• Место державки необходимо модифицировать согласно профилю пластины для обеспечения зазора
• Максимальный шаг 0,167xD, минимальный TPI D/6,0 • Внутренняя и внешняя допуск: B.S.84 Средний класс
(1) Допуск радиуса округления (+/-)
(2) Минимальный шаг резьбы (мм)
(3) Максимальный шаг резьбы (мм)
(4) Витки на дюйм минимум
(5) Витки на дюйм максимум

Инструменты см. на стр.: AVC-GEAIR/L (389) • E-GEHIR / E-GHIR (383) • GEAIR/L (383) • GEHIMR/L (380) • GEHIMR/L-SC (380) • GEHIR/L (381) • GEHIR/L-SC (382) • GEHSR (427) • GEHSR/L-SL (426)
