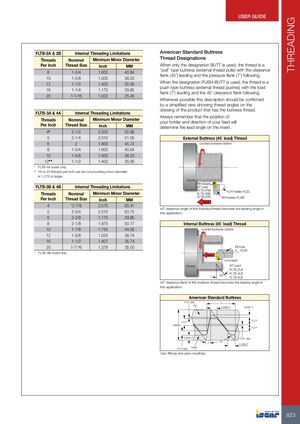

Ограничения резьбы трапецеидальной формы

FLTB-2A & 2B

Витков на дюймНоминальный размер резьбыМинимальный диаметр впадины (дюйм)Минимальный диаметр впадины (мм)
81-3/41.60040.64
101-5/81.50538.23
121-1/21.40035.56
161-1/41.17529.85
201-1/161.00225.45

FLTB-3A & 4A

Витков на дюймНоминальный размер резьбыМинимальный диаметр впадины (дюйм)Минимальный диаметр впадины (мм)
4*2-1/22.20055.88
52-1/42.01051.05
621.80045.72
81-3/41.60040.64
101-5/81.50538.23
12**1-1/21.40035.56

* Только для пластин FLTB-4A
** Резьбы 16 или 20 витков на дюйм могут нарезаться при условии, что диаметр впадины составляет 1.375 дюйма или больше.

FLTB-3B & 4B

Витков на дюймНоминальный размер резьбыМинимальный диаметр впадины (дюйм)Минимальный диаметр впадины (мм)
4*2-7/82.57565.41
52-3/42.51063.75
62-3/81.17529.85
82-1/81.97550.17
101-7/81.75544.58
121-5/81.52538.74
161-1/21.40735.74
201-7/161.37835.00

* Только для пластин FLTB-4B.

Обозначение американской стандартной трапецеидальной резьбы

Когда используется только обозначение BUTT, резьба является трапецеидальной типа «pull» (растягивающей) — внешняя резьба растягивается с фланком зазора (45°) впереди и фланком давления (7°) сзади.

Когда используется обозначение PUSH-BUTT, резьба является трапецеидальной типа «push» (толкающей) — внешняя резьба толкается с рабочим фланком (7°) впереди и фланком зазора (45°) сзади.

Всякий раз, когда это возможно, это описание должно быть подтверждено упрощённым изображением, показывающим углы резьбы на чертеже изделия с трапецеидальной резьбой.

Помните: положение державки и направление подачи определят угол подъёма резьбы на пластине.

Внешняя трапецеидальная резьба (45° угол подъёма) с вращением против часовой стрелки

Держатель резца: FLTB-2RB / FLTB-3RB / FLTB-4RB
Угол подъёма: 45°
Державка: RH (правая) для державки FLSR, LH (левая) для державки FLEL

Угол зазора 45° этой трапецеидальной резьбы становится ведущим углом в данном приложении.

Внутренняя трапецеидальная резьба (45° угол подъёма) с вращением против часовой стрелки

RH-брусок (правосторонний брусок)
Пластина: LH (левая) FLTB-2LB / FLTB-3LB / FLTB-4LB
Угол подъёма: 45°

Фланк зазора 45° этой трапецеидальной резьбы становится ведущим углом в данном приложении.

Американская стандартная трапецеидальная резьба

Применение: фитинги и муфты труб.

Основные размеры резьбы в зависимости от шага P
Половина зазора гайки (½ d play)Шаг PПараметры профиля
0.8906P0.0826P0.3P
0.3P0.1632P0.0627P / 0.3P
Половина зазора винта (½ d1 play)45°7°Половина зазора диаметра шага (½ d2 play) 0.1632P
