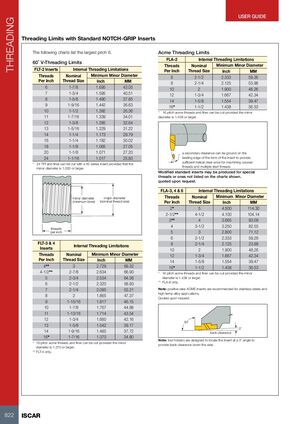

Ограничения резьбы со стандартными пластинами NOTCH-GRIP

Ограничения для V-резьбы 60°

Пластины FLT-2

Витков на дюймНоминальный размер резьбыМинимальный диаметр впадины (дюйм)Минимальный диаметр впадины (мм)
61-7/81.69543.05
71-3/41.59540.51
81-5/81.49037.85
91-9/161.44236.63
101-1/21.39235.36
111-7/161.33934.01
121-3/81.28532.64
131-5/161.22931.22
141-1/41.17329.79
161-1/41.18230.02
181-1/81.06527.05
201-1/81.07127.20
241-1/161.01725.83

* Резьбы 24 витка на дюйм и мельче могут нарезаться пластиной серии #2 при условии, что минимальный диаметр впадины составляет 1.000 дюйма или больше.

Ограничения резьбы Acme

FLA-2

Витков на дюймНоминальный размер резьбыМинимальный диаметр впадины (дюйм)Минимальный диаметр впадины (мм)
62-1/22.33359.26
82-1/42.12553.98
1021.90048.26
121-3/41.66742.34
141-5/81.55439.47
16*1-1/21.43836.53

* Резьбы Acme 16 витков на дюйм и мельче могут нарезаться при условии, что минимальный диаметр впадины составляет 1.438 дюйма или больше.

FLT-3 & 4

Витков на дюймНоминальный размер резьбыМинимальный диаметр впадины (дюйм)Минимальный диаметр впадины (мм)
4**32.72969.32
4-1/2**2-7/82.63466.90
52-3/42.53464.36
62-1/22.32058.93
72-1/42.09553.21
821.86547.37
91-15/161.81746.15
101-7/81.76744.88
111-13/161.71443.54
121-3/41.66042.16
131-5/81.54239.17
141-9/161.48537.72
16*1-7/161.37034.80

* Резьбы Acme 16 витков на дюйм и мельче могут нарезаться при условии, что минимальный диаметр впадины составляет 1.370 дюйма или больше.
** Только для пластин FLT-4.

FLA-3, 4 & 6

Витков на дюймНоминальный размер резьбыМинимальный диаметр впадины (дюйм)Минимальный диаметр впадины (мм)
2*54.500114.30
2-1/2**4-1/24.100104.14
3**43.66593.09
43-1/23.25082.55
532.80071.12
62-1/22.33359.26
82-1/42.12523.98
1021.90048.26
121-3/41.66742.34
141-5/81.55439.47
16*1-1/21.43836.53

* Резьбы Acme 16 витков на дюйм и мельче могут нарезаться при условии, что минимальный диаметр впадины составляет 1.438 дюйма или больше.
** Только для пластин FLA-6.

Примечание: Для нержавеющих сталей и сплавов на основе никеля рекомендуются пластины Acme с положительным передним углом. Предложение по запросу.

На задней кромке формы пластины может быть выполнена дополнительная фаска для обеспечения достаточного пространства для винтовой подачи при обработке более грубой резьбы и многозаходной резьбы.

Пластины нестандартного профиля могут быть изготовлены по специальному заказу.

Примечание: Державки спроектированы таким образом, чтобы устанавливать пластину под углом 3° для обеспечения задней фаски по бокам.
