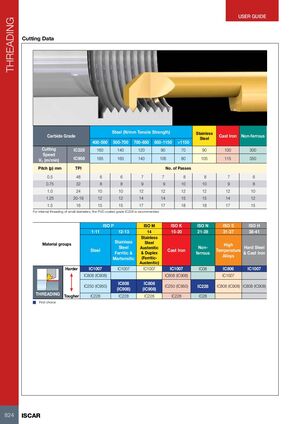

Данные резания
| Марка карбида | Сталь (прочность при растяжении, N/mm²) | Нержавеющая сталь | Чугун | Цветные металлы | ||||
|---|---|---|---|---|---|---|---|---|
| 400-500 | 500-700 | 700-850 | 850-1150 | >1150 | ||||
| Скорость резания Vc (м/мин) | ||||||||
| IC228 | 160 | 140 | 120 | 90 | 70 | 90 | 100 | 300 |
| IC908 | 185 | 160 | 140 | 105 | 80 | 105 | 115 | 350 |
| Шаг (p) мм / Витков на дюйм (TPI) — Количество проходов | ||||||||
| 0.5 / 48 | 6 | 6 | 7 | 7 | 8 | 8 | 7 | 6 |
| 0.75 / 32 | 8 | 8 | 9 | 9 | 10 | 10 | 9 | 8 |
| 1.0 / 24 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 10 |
| 1.25 / 20-19 | 12 | 12 | 14 | 14 | 15 | 15 | 14 | 12 |
| 1.5 / 16 | 15 | 15 | 17 | 17 | 18 | 18 | 17 | 15 |
Для внутреннего нарезания резьбы на малых диаметрах рекомендуется карбидная марка с покрытием PVD IC228.
Выбор марки по материалам
| Группа материалов | ISO P 1-11 Сталь |
ISO M 12-13 Нержавеющая сталь ферритная & мартенситная |
ISO K 14 Нержавеющая сталь аустенитная & дуплексная (ферритно-аустенитная) |
ISO N 15-20 Чугун |
ISO S 21-28 Цветные металлы |
ISO H 31-37 Высокотемпературные сплавы |
ISO H 38-41 Твёрдая сталь & чугун |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Первый выбор Более твёрдые |
IC1007 | IC1007 | IC1007 | IC1007 | IC08 | IC806 | IC1007 | |||||
| IC808 (IC908) | IC808 (IC908) | |||||||||||
| IC250 (IC950) | IC250 (IC950) | IC808 (IC908) | IC228 | IC808 (IC908) | IC808 (IC908) | |||||||
| Более вязкие | IC228 | IC228 | IC228 | IC228 | IC28 | |||||||
