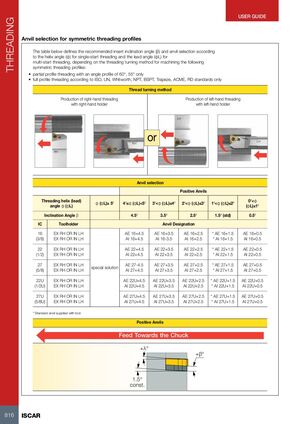

Выбор державки для симметричных профилей резьбы

В таблице ниже определены рекомендуемый угол наклона пластины (β) и выбор державки в соответствии с углом витка (φ) для однозаходной резьбы и углом подачи (φL) для многозаходной резьбы в зависимости от метода нарезания резьбы для обработки следующих симметричных профилей резьбы:

  • резьба неполного профиля с углом профиля 60°, 55° только
  • резьба полного профиля согласно стандартам ISO, UN, Whitworth, NPT, BSPT, Trapeze, ACME, RD только

Нарезание правой резьбы державкой RH / Нарезание левой резьбы державкой LH

Угол витка (подачи) резьбы φ (φL) φ (φL) ≥ 5° 4° ≤ φ (φL) < 5° 3° < φ (φL) ≤ 4° 2° < φ (φL) ≤ 3° 1° < φ (φL) ≤ 2° 0° < φ (φL) ≤ 1°
Угол наклона β Положительные державки
4.5° 3.5° 2.5° 1.5° (стд) 0.5°
IC (размер) Держатель инструмента Обозначение державки
16 (3/8) EX RH OR IN LH AE 16+4.5 AE 16+3.5 AE 16+2.5 * AE 16+1.5 AE 16+0.5
EX RH OR IN LH AI 16+4.5 AI 16+3.5 AI 16+2.5 * AI 16+1.5 AI 16+0.5
22 (1/2) EX RH OR IN LH AE 22+4.5 AE 22+3.5 AE 22+2.5 * AE 22+1.5 AE 22+0.5
EX RH OR IN LH AI 22+4.5 AI 22+3.5 AI 22+2.5 * AI 22+1.5 AI 22+0.5
27 (5/8) EX RH OR IN LH AE 27+4.5 AE 27+3.5 AE 27+2.5 * AE 27+1.5 AE 27+0.5
EX RH OR IN LH (специальное решение) AI 27+4.5 AI 27+3.5 AI 27+2.5 * AI 27+1.5 AI 27+0.5
22U (1/2U) EX RH OR IN LH AE 22U+4.5 AE 22U+3.5 AE 22U+2.5 * AE 22U+1.5 AE 22U+0.5
EX RH OR IN LH AI 22U+4.5 AI 22U+3.5 AI 22U+2.5 * AI 22U+1.5 AI 22U+0.5
27U (5/8U) EX RH OR IN LH AE 27U+4.5 AE 27U+3.5 AE 27U+2.5 * AE 27U+1.5 AE 27U+0.5
EX RH OR IN LH AI 27U+4.5 AI 27U+3.5 AI 27U+2.5 * AI 27U+1.5 AI 27U+0.5

* Стандартная державка, поставляемая с инструментом

Положительные державки

Подача в направлении патрона с углом витка +λ° и углом наклона +β°, причем угол наклона составляет 1.5° const.
