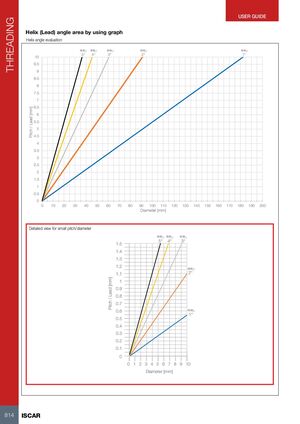

Область угла витка (подачи) по графику
Оценка угла витка
График показывает зависимость угла витка (φ или φL) от диаметра и шага/подачи резьбы в метрических единицах. По графику можно определить углы 5°, 4°, 3°, 2° и 1°.
Основной график с шкалой диаметра от 0 до 200 мм и шагом/подачей от 0 до 10 мм.
Детальный вид для малых шагов/диаметров показывает диапазон диаметра 0–10 мм и шагов/подач 0–1,5 мм с углами витка φ(φL) 5°, 4°, 3°, 2° и 1°.
