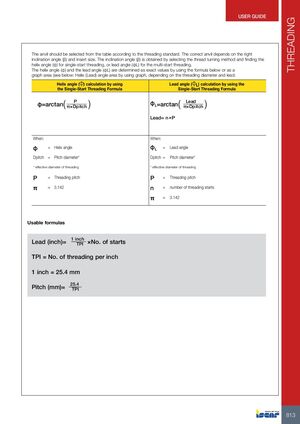

Державка должна быть выбрана из таблицы в соответствии со стандартом резьбы. Правильный выбор державки зависит от правильного угла наклона (β) и размера пластины. Угол наклона (β) получается путем выбора метода нарезания резьбы и определения угла витка (φ) для однозаходной резьбы или угла подачи (φL) для многозаходной резьбы.

Угол витка (φ) и угол подачи (φL) определяются точно по приведенной ниже формуле или из области графика (см. ниже: область угла витка (подачи) по графику в зависимости от диаметра резьбы и подачи).

Расчет угла витка по формуле однозаходной резьбы

φ = arctan [P / (π × Dpitch)]

Где:

• φ = угол витка
• Dpitch = диаметр по шагу*
• *эффективный диаметр резьбы
• P = шаг резьбы
• π ≈ 3.142

Расчет угла подачи по формуле многозаходной резьбы

φL = arctan [Подача / (π × Dpitch)]

Подача = n × P

Где:

• φL = угол подачи
• Dpitch = диаметр по шагу*
• *эффективный диаметр резьбы
• P = шаг резьбы
• n = количество заходов резьбы
• π ≈ 3.142

Применяемые формулы

Подача (дюйм) = 1 дюйм / TPI × количество заходов

TPI = количество витков на дюйм

1 дюйм = 25,4 мм

Шаг (мм) = 25,4 / TPI
