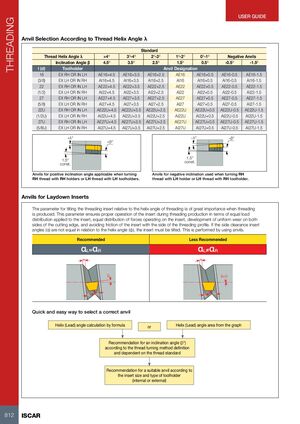

Выбор державки в зависимости от угла витка резьбы λ

Угол витка резьбы λ >4° 3°–4° 2°–3° 1°–2° 0°–1° Отрицательные державки
Угол наклона β 4.5° 3.5° 2.5° 1.5° 0.5° −0.5° −1.5°
l (d) Государственный держатель инструмента Обозначение державки
16 (3/8) EX RH OR IN LH AE16+4.5 AE16+3.5 AE16+2.5 AE16 AE16+0.5 AE16−0.5 AE16−1.5
EX LH OR IN RH AI16+4.5 AI16+3.5 AI16+2.5 AI16 AI16+0.5 AI16−0.5 AI16−1.5
22 (1/2) EX RH OR IN LH AE22+4.5 AE22+3.5 AE22+2.5 AE22 AE22+0.5 AE22−0.5 AE22−1.5
EX LH OR IN RH AI22+4.5 AI22+3.5 AI22+2.5 AI22 AI22+0.5 AI22−0.5 AI22−1.5
27 (5/8) EX RH OR IN LH AE27+4.5 AE27+3.5 AE27+2.5 AE27 AE27+0.5 AE27−0.5 AE27−1.5
EX LH OR IN RH AI27+4.5 AI27+3.5 AI27+2.5 AI27 AI27+0.5 AI27−0.5 AI27−1.5
22U (1/2U) EX RH OR IN LH AE22U+4.5 AE22U+3.5 AE22U+2.5 AE22U AE22U+0.5 AE22U−0.5 AE22U−1.5
EX LH OR IN RH AI22U+4.5 AI22U+3.5 AI22U+2.5 AI22U AI22U+0.5 AI22U−0.5 AI22U−1.5
27U (5/8U) EX RH OR IN LH AE27U+4.5 AE27U+3.5 AE27U+2.5 AE27U AE27U+0.5 AE27U−0.5 AE27U−1.5
EX LH OR IN RH AI27U+4.5 AI27U+3.5 AI27U+2.5 AI27U AI27U+0.5 AI27U−0.5 AI27U−1.5

Державки с положительным углом наклона используются при нарезании правой резьбы державкой RH или левой резьбы державкой LH. Державки с отрицательным углом наклона используются при нарезании правой резьбы державкой LH или левой резьбы державкой RH.

Державки для пластин, укладываемых плашмя

Параметр наклона резьбовой пластины относительно угла витка резьбы имеет большое значение при нарезании резьбы. Этот параметр обеспечивает правильную работу пластины во время нарезания резьбы с точки зрения равномерного распределения нагрузки на пластину, равномерного распределения сил, действующих на пластину, развития равномерного износа с обеих сторон режущей кромки и избежания трения пластины с боковой поверхностью профиля резьбы. Если углы боковых зазоров пластины (α) не равны относительно угла витка (φ), пластину необходимо наклонить. Это достигается использованием державок.

Рекомендуемый вариант: αL=αR

Менее рекомендуемый вариант: αL≠αR

Быстрый и простой способ выбора правильной державки

  1. Расчет угла витка (подачи) по формуле или определение из графика
  2. Рекомендация угла наклона (β°) в соответствии с методом нарезания резьбы и стандартом резьбы
  3. Выбор подходящей державки в соответствии с размером пластины и типом держателя инструмента (наружная или внутренняя резьба)
