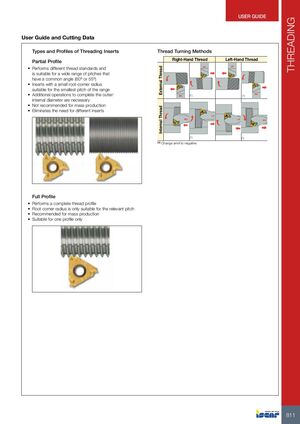

Руководство пользователя
Резьбовая обработка
Типы и профили резьбовых пластин
Частичный профиль
- Выполняет различные стандарты резьбы и подходит для широкого диапазона шагов с общим углом (60° или 55°)
- Пластины с малым радиусом при впадине профиля подходят для наименьшего шага диапазона
- Необходимы дополнительные операции для завершения наружного/внутреннего диаметра
- Не рекомендуется для массового производства
Полный профиль
- Выполняет полный профиль резьбы
- Радиус при впадине профиля пригоден только для соответствующего шага
- Рекомендуется для массового производства
- Подходит только для одного профиля
Методы нарезания резьбы
Правая резьба
Наружная резьба: RH (1) — LH (1)
Внутренняя резьба: RH — LH (1) — LH — RH
Левая резьба
Наружная резьба: LH (1) — RH (1)
Внутренняя резьба: LH — RH (1) — RH — LH
(1) Изменить державку на отрицательную
