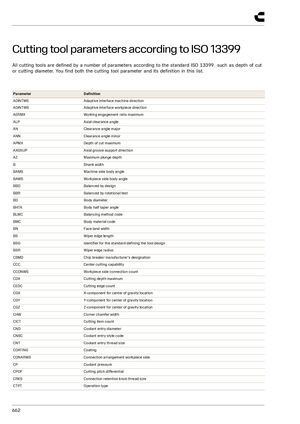

Параметры режущего инструмента по стандарту ISO 13399
Все режущие инструменты определяются рядом параметров согласно стандарту ISO 13399, таких как глубина резания или диаметр резания. В этом списке приведены как обозначения параметров инструмента, так и их определения.
| Параметр | Определение |
|---|---|
| ADINTMS | Направление адаптивного интерфейса со стороны станка |
| ADINTWS | Направление адаптивного интерфейса со стороны заготовки |
| AERMX | Максимальное отношение рабочего зацепления |
| ALP | Осевой задний угол |
| AN | Главный задний угол |
| ANN | Вспомогательный задний угол |
| APMX | Максимальная глубина резания |
| AXGSUP | Направление опоры осевой канавки |
| AZ | Максимальная глубина врезания |
| B | Ширина державки |
| BAMS | Угол корпуса со стороны станка |
| BAWS | Угол корпуса со стороны заготовки |
| BBD | Сбалансировано конструктивно |
| BBR | Сбалансировано ротационным испытанием |
| BD | Диаметр корпуса |
| BHTA | Половина угла конуса корпуса |
| BLMC | Код метода балансировки |
| BMC | Код материала корпуса |
| BN | Ширина фаски по торцу |
| BS | Длина зачистной кромки |
| BSG | Идентификатор стандарта, определяющего конструкцию инструмента |
| BSR | Радиус зачистной кромки |
| CBMD | Обозначение стружколома производителя |
| CCC | Возможность центрового резания |
| CCONWS | Количество соединений со стороны заготовки |
| CDX | Максимальная глубина резания |
| CEDC | Количество режущих кромок |
| CGX | X-компонента положения центра тяжести |
| CGY | Y-компонента положения центра тяжести |
| CGZ | Z-компонента положения центра тяжести |
| CHW | Ширина угловой фаски |
| CICT | Количество режущих элементов |
| CND | Диаметр входа СОЖ |
| CNSC | Код типа входа СОЖ |
| CNT | Размер резьбы входа СОЖ |
| COATING | Покрытие |
| CONARWS | Расположение соединения со стороны заготовки |
| CP | Давление СОЖ |
| CPDF | Разница шага резания |
| CRKS | Размер резьбы фиксирующего штифта соединения |
| CTPT | Тип операции |
