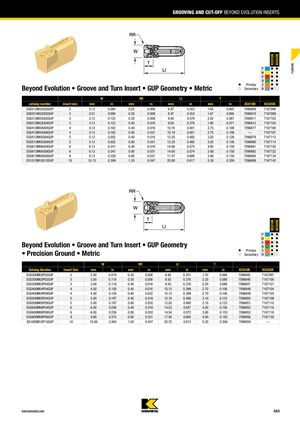

Оптимальный выбор Kennametal 2025 - 2026 - страница 69

Предыдущая страница Следующая страница

Навигация

Пластины для обработки канавок и отрезки «Эволюция дальше»

Токарная обработка

Пластина для обработки канавок и токарной обработки «Эволюция дальше» • Геометрия GUP • Метрическая

Номер каталога Размер пластины W RR LI T KCU10B KCU25B
мм дюйм мм дюйм мм дюйм мм дюйм
EG0212M02U02GUP 2 2.13 0.084 0.20 0.008 8.97 0.353 1.65 0.065 7096909 7167098
EG0251M02U02GUP 2 2.51 0.099 0.20 0.008 8.97 0.353 1.67 0.066 7096910 7167099
EG0312M03U02GUP 3 3.13 0.123 0.20 0.008 9.60 0.378 2.20 0.087 7096911 7167102
EG0312M03U04GUP 3 3.13 0.123 0.40 0.016 9.60 0.378 1.80 0.071 7096912 7167103
EG0412M04U04GUP 4 4.13 0.162 0.40 0.016 10.19 0.401 2.75 0.108 7096877 7167106
EG0412M04U08GUP 4 4.13 0.162 0.80 0.031 10.19 0.401 2.75 0.108 — 7167107
EG0512M05U04GUP 5 5.13 0.202 0.40 0.016 12.25 0.482 3.20 0.126 7096879 7167112
EG0512M05U08GUP 5 5.13 0.202 0.80 0.031 12.25 0.482 3.20 0.126 7096880 7167114
EG0612M06U04GUP 6 6.13 0.241 0.40 0.016 14.60 0.575 4.00 0.159 7096881 7167120
EG0612M06U08GUP 6 6.13 0.241 0.80 0.031 14.60 0.574 3.80 0.150 7096882 7167122
EG0812M08U08GUP 8 8.13 0.320 0.80 0.031 17.47 0.688 3.80 0.150 7096884 7167134
EG1012M10U12GUP 10 10.13 0.399 1.20 0.047 20.80 0.817 5.30 0.209 7096886 7167142

Пластина для обработки канавок и токарной обработки «Эволюция дальше» • Геометрия GUP • Прецизионно шлифованная • Метрическая

Номер каталога Размер пластины W RR LI T KCU10B KCU25B
мм дюйм мм дюйм мм дюйм мм дюйм
EG0200M02P02GUP 2 2.00 0.079 0.20 0.008 8.92 0.351 1.70 0.066 7096845 7167097
EG0300M03P02GUP 3 3.00 0.118 0.20 0.008 9.55 0.376 2.20 0.088 7096846 7167100
EG0300M03P04GUP 3 3.00 0.118 0.40 0.016 9.55 0.376 2.20 0.088 7096847 7167101
EG0400M04P04GUP 4 4.00 0.158 0.40 0.016 10.15 0.399 2.70 0.106 7096848 7167104
EG0400M04P08GUP 4 4.00 0.158 0.80 0.032 10.15 0.399 2.70 0.106 7096849 7167105
EG0500M05P04GUP 5 5.00 0.197 0.40 0.016 12.18 0.480 3.10 0.123 7096850 7167108
EG0500M05P08GUP 5 5.00 0.197 0.80 0.032 12.20 0.480 3.10 0.123 7096851 7167110
EG0600M06P04GUP 6 6.00 0.236 0.40 0.016 14.53 0.057 4.00 0.156 7096852 7167116
EG0600M06P08GUP 6 6.00 0.236 0.80 0.032 14.54 0.572 3.90 0.153 7096853 7167118
EG0800M08P08GUP 8 8.00 0.315 0.80 0.031 17.40 0.685 4.60 0.183 7096856 7167130
EG1000M10P12GUP 10 10.00 0.394 1.20 0.047 20.70 0.815 5.20 0.206 7096859 —
