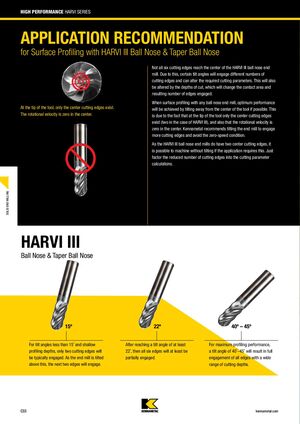

Оптимальный выбор Kennametal 2025 - 2026 - страница 250

СЕРИЯ ВЫСОКОПРОИЗВОДИТЕЛЬНЫХ ИНСТРУМЕНТОВ HARVI

Рекомендации по применению для профилирования поверхности со сферическими и коническими сферическими фрезами HARVI III

Не все шесть режущих кромок достигают центра сферической фрезы HARVI III. Из-за этого определенные углы наклона будут задействовать разное количество режущих кромок и могут изменять требуемые параметры резания. Это также будет изменяться в зависимости от глубины резания, что повлияет на площадь контакта и соответствующее количество задействованных кромок.

На вершине инструмента существуют только центральные режущие кромки. Скорость вращения в центре равна нулю.

При профилировании поверхности любой сферической фрезой оптимальные результаты достигаются путем наклона инструмента в сторону от его центра, если это возможно. Это объясняется тем, что на вершине инструмента существуют только центральные режущие кромки (две в случае HARVI III), и также потому, что скорость вращения в центре равна нулю. Компания Kennametal рекомендует наклонять концевую фрезу для задействования большего количества режущих кромок и избежания условия нулевой скорости.

Так как сферические фрезы HARVI III имеют две центральные режущие кромки, возможна обработка без наклона, если это требуется приложением. Просто учтите сниженное количество режущих кромок при расчетах параметров резания.

Углы наклона и задействование режущих кромок

• Менее 15°: при углах наклона менее 15° и небольших глубинах профилирования обычно задействуются только две режущие кромки. По мере увеличения наклона инструмента будут задействоваться следующие две кромки.
• Не менее 22°: при достижении угла наклона не менее 22° все шесть кромок будут как минимум частично задействованы.
• 40–45°: для максимальной производительности при профилировании угол наклона 40–45° обеспечит полное задействование всех кромок с широким диапазоном глубин резания.
