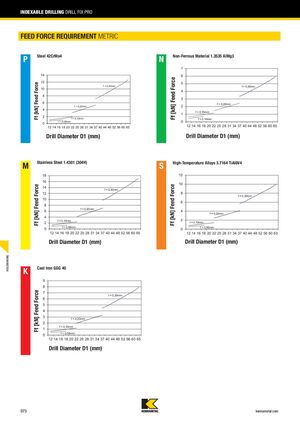

График показывает зависимость силы подачи Ff (кН) от диаметра сверла D1 (мм) для различных подач: f = 0,06 мм; f = 0,10 мм; f = 0,20 мм; f = 0,30 мм при обработке стали 42CrMo4. Значения приведены для диаметров сверл от 12 до 65 мм.
График показывает зависимость силы подачи Ff (кН) от диаметра сверла D1 (мм) для различных подач: f = 0,10 мм; f = 0,15 мм; f = 0,20 мм; f = 0,30 мм при обработке легкосплавного материала 1.3535 AlMg3. Значения приведены для диаметров сверл от 12 до 65 мм.
График показывает зависимость силы подачи Ff (кН) от диаметра сверла D1 (мм) для различных подач: f = 0,06 мм; f = 0,10 мм; f = 0,20 мм; f = 0,30 мм при обработке нержавеющей стали 1.4301 (304H). Значения приведены для диаметров сверл от 12 до 65 мм.
График показывает зависимость силы подачи Ff (кН) от диаметра сверла D1 (мм) для различных подач: f = 0,06 мм; f = 0,10 мм; f = 0,20 мм; f = 0,30 мм при обработке жаропрочного сплава 3.7164 TiAl6V4. Значения приведены для диаметров сверл от 12 до 65 мм.
График показывает зависимость силы подачи Ff (кН) от диаметра сверла D1 (мм) для различных подач: f = 0,06 мм; f = 0,10 мм; f = 0,20 мм; f = 0,30 мм при обработке чугуна GGG 40. Значения приведены для диаметров сверл от 12 до 65 мм.
