Модульное концевое фрезерование DUO-LOCK

Данные применения

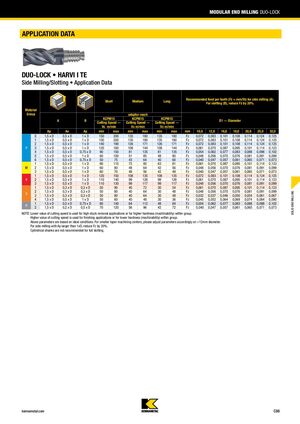

DUO-LOCK • ХАРВИ I TE

Боковая обработка/Нарезание пазов • Данные применения

Рекомендуемая подача на зуб (Fz = мм/зуб) для боковой обработки (A). Для нарезания пазов (B) уменьшить подачу на 20%.

Группа материалов Короткий адаптер KCPM15 Средний адаптер KCPM15 Длинный адаптер KCPM15 Диаметр D1 (мм) и подача Fz
Vc мин Vc макс Vc мин Vc макс Vc мин Vc макс 10,0 12,0 16,0 18,0 20,0 25,0 32,0
P 150 200 135 180 135 180 0,072 0,083 0,101 0,108 0,114 0,124 0,125
150 200 135 180 135 180 0,072 0,083 0,101 0,108 0,114 0,124 0,125
140 190 126 171 126 171 0,072 0,083 0,101 0,108 0,114 0,124 0,125
120 160 108 144 108 144 0,061 0,070 0,087 0,095 0,101 0,114 0,123
90 150 81 135 81 135 0,054 0,062 0,077 0,083 0,088 0,098 0,102
60 100 51 85 48 80 0,048 0,056 0,070 0,076 0,081 0,091 0,099
50 75 43 64 40 60 0,040 0,047 0,057 0,061 0,065 0,071 0,073
M 90 115 72 92 63 81 0,061 0,070 0,087 0,095 0,101 0,114 0,123
60 80 48 64 42 56 0,048 0,056 0,070 0,076 0,081 0,091 0,099
60 70 48 56 42 49 0,040 0,047 0,057 0,061 0,065 0,071 0,073
K 120 150 108 135 108 135 0,072 0,083 0,101 0,108 0,114 0,124 0,125
110 140 99 126 99 126 0,061 0,070 0,087 0,095 0,101 0,114 0,123
110 130 99 117 99 117 0,048 0,056 0,070 0,076 0,081 0,091 0,099
S 50 90 40 72 30 54 0,061 0,070 0,087 0,095 0,101 0,114 0,123
50 80 40 64 30 48 0,048 0,056 0,070 0,076 0,081 0,091 0,099
50 80 40 64 30 48 0,032 0,037 0,046 0,050 0,054 0,061 0,067
50 60 40 48 30 36 0,045 0,052 0,064 0,069 0,074 0,084 0,090
H 80 140 64 112 48 84 0,054 0,062 0,077 0,083 0,088 0,098 0,102
70 120 56 96 42 72 0,040 0,047 0,057 0,061 0,065 0,071 0,073

Примечание: Меньшее значение скорости резания используется для операций с большим съёмом припуска или для более высокой твёрдости (обрабатываемости) в пределах группы. Большее значение скорости резания используется для чистовых операций или для более низкой твёрдости (обрабатываемости) в пределах группы. Приведённые выше параметры основаны на идеальных условиях. Для меньших конических фрезерных станков рекомендуется соответственно отрегулировать параметры для диаметра >12 мм. Для боковой обработки с глубиной резания Ap больше чем 1xD уменьшить подачу на 20%. Цилиндрические хвостовики не рекомендуются для полного нарезания пазов.
