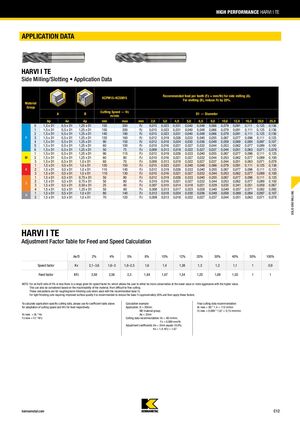

HIGH PERFORMANCE HARVI I TE APPLICATION DATA HARVI I TE Side Milling/Slotting • Application Data Recommended feed per tooth (Fz = mm/th) for side milling (A). KCPM15–KCSM15 For slotting (B), reduce Fz by 20%. Material Group Cutting Speed — Vc A B D1 — Diameter m/min Ap Ae Ap min max mm 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 16,0 20,0 25,0 0 1,5 x D1 0,5 x D1 1,25 x D1 150 200 Fz 0,015 0,023 0,031 0,040 0,048 0,066 0,079 0,091 0,111 0,125 0,136 1 1,5 x D1 0,5 x D1 1,25 x D1 150 200 Fz 0,015 0,023 0,031 0,040 0,048 0,066 0,079 0,091 0,111 0,125 0,136 2 1,5 x D1 0,5 x D1 1,25 x D1 140 190 Fz 0,015 0,023 0,031 0,040 0,048 0,066 0,079 0,091 0,111 0,125 0,136 P 3 1,5 x D1 0,5 x D1 1,25 x D1 120 160 Fz 0,012 0,019 0,026 0,033 0,040 0,055 0,067 0,077 0,096 0,111 0,125 4 1,5 x D1 0,5 x D1 1,25 x D1 90 150 Fz 0,012 0,018 0,024 0,030 0,036 0,049 0,059 0,069 0,084 0,097 0,107 5 1,5 x D1 0,5 x D1 1,25 x D1 60 100 Fz 0,010 0,016 0,021 0,027 0,032 0,044 0,053 0,062 0,077 0,089 0,100 6 1,5 x D1 0,5 x D1 1,25 x D1 50 75 Fz 0,009 0,013 0,018 0,022 0,027 0,037 0,044 0,051 0,063 0,071 0,078 1 1,5 x D1 0,5 x D1 1,25 x D1 90 115 Fz 0,012 0,019 0,026 0,033 0,040 0,055 0,067 0,077 0,096 0,111 0,125 M 2 1,5 x D1 0,5 x D1 1,25 x D1 60 80 Fz 0,010 0,016 0,021 0,027 0,032 0,044 0,053 0,062 0,077 0,089 0,100 3 1,5 x D1 0,5 x D1 1,0 x D1 60 70 Fz 0,009 0,013 0,018 0,022 0,027 0,037 0,044 0,051 0,063 0,071 0,078 1 1,5 x D1 0,5 x D1 1,0 x D1 120 150 Fz 0,015 0,023 0,031 0,040 0,048 0,066 0,079 0,091 0,111 0,125 0,136 K 2 1,5 x D1 0,5 x D1 1,0 x D1 110 140 Fz 0,012 0,019 0,026 0,033 0,040 0,055 0,067 0,077 0,096 0,111 0,125 3 1,5 x D1 0,5 x D1 1,0 x D1 110 130 Fz 0,010 0,016 0,021 0,027 0,032 0,044 0,053 0,062 0,077 0,089 0,100 1 1,5 x D1 0,5 x D1 0,75 x D1 50 90 Fz 0,012 0,019 0,026 0,033 0,040 0,055 0,067 0,077 0,096 0,111 0,125 2 1,5 x D1 0,5 x D1 0,75 x D1 50 80 Fz 0,010 0,016 0,021 0,027 0,032 0,044 0,053 0,062 0,077 0,089 0,100 S 3 1,5 x D1 0,5 x D1 0,50 x D1 25 40 Fz 0,007 0,010 0,014 0,018 0,021 0,029 0,035 0,041 0,051 0,059 0,067 4 1,5 x D1 0,5 x D1 1,25 x D1 50 60 Fz 0,008 0,013 0,017 0,023 0,028 0,040 0,049 0,057 0,071 0,082 0,092 SOLID END MILLING 1 1,5 x D1 0,5 x D1 1,0 x D1 80 140 Fz 0,012 0,018 0,024 0,030 0,036 0,049 0,059 0,069 0,084 0,097 0,107 H 2 1,5 x D1 0,5 x D1 1,0 x D1 70 120 Fz 0,009 0,013 0,018 0,022 0,027 0,037 0,044 0,051 0,063 0,071 0,078 HARVI I TE Adjustment Factor Table for Feed and Speed Calculation Ae/D 2% 4% 5% 8% 10% 12% 20% 30% 40% 50% 100% Speed factor Kv 2,1–3,6 1,6–3 1,6–2,5 1,6 1,4 1,38 1,3 1,2 1,1 1 0,9 Feed factor KFz 3,58 2,56 2,3 1,84 1,67 1,54 1,25 1,09 1,02 1 1 NOTE: For an Ae/D ratio of 5% or less there is a range given for speed factor Kv, which allows the user to either be more conservative at the lower value or more aggressive with the higher value. This can also be considered based on the machinability of the material, from difficult to free cutting. These calculations are for roughing/semi-finishing cuts when used with the recommended base Fz. For light finishing cuts requiring improved surface quality it is recommended to reduce the base Fz approximately 50% and then apply these factors. To calculate application-specific cutting data, please use Kv coefficient table above Calculation example: Final cutting data recommendation: for adaptation of cutting speed and KFz for feed respectively. Application: D = 20mm; Vc new = 80 * 1,4 = 112 m/min M2 material group; Fz new = 0,089 * 1,67 = 0,15 mm/min Vc new = Vc * Kv Ae = 2mm Fz new = Fz * KFz Cutting data recommendation: Vc = 80 m/min; Fz = 0,089 mm/th Adjustment coefficients: Ae = 2mm equals 10,0%; Kv = 1,4; KFz = 1,67 kennametal.com C12
