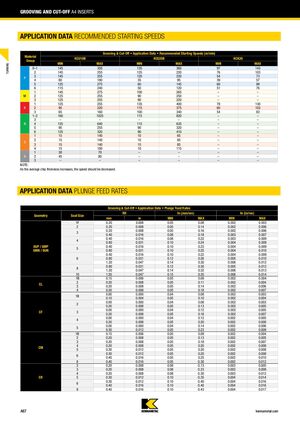

ИНСТРУМЕНТАЛЬНЫЕ ПЛАСТИНЫ A4 ДЛЯ НАРЕЗАНИЯ КАНАВОК И ОТРЕЗКИ

Технические данные — Рекомендуемые скорости резания

Нарезание канавок и отрезка • Технические данные • Рекомендуемые скорости резания (м/мин)

Группа материала KCU10B KCU25B KCK20
МИН МАКС МИН МАКС МИН МАКС
0–1 145 350 135 360 97 143
2 145 255 125 220 76 103
3 145 255 120 220 54 73
P 4 80 180 35 95 39 57
5 125 275 60 145 60 88
6 115 240 50 120 51 76
Группа материала P KCU10B KCU25B KCK20
МИН МАКС МИН МАКС МИН МАКС
1 145 275 100 265 – –
2 125 255 90 250 – –
3 125 255 90 220 – –
Группа материала K KCU10B KCU25B KCK20
МИН МАКС МИН МАКС МИН МАКС
1 125 255 135 400 78 130
2 95 220 115 375 60 103
3 65 160 100 340 54 83
Группа материала N KCU10B KCU25B KCK20
МИН МАКС МИН МАКС МИН МАКС
1–2 160 1025 115 820 – –
3 – – – – – –
4 125 640 115 635 – –
5 95 255 90 320 – –
6 125 320 90 410 – –
Группа материала S KCU10B KCU25B KCK20
МИН МАКС МИН МАКС МИН МАКС
1 15 140 10 65 – –
2 15 140 10 85 – –
3 15 140 15 85 – –
4 15 180 10 115 – –
Группа материала H KCU10B KCU25B KCK20
МИН МАКС МИН МАКС МИН МАКС
1 30 70 – – – –
2 45 80 – – – –
3 – – – – – –

Примечание: При увеличении средней толщины стружки скорость резания должна быть снижена.

Технические данные — Подачи при врезании

Нарезание канавок и отрезка • Технические данные • Подачи при врезании

Геометрия Размер посадки RR мм RR дюйм fn (мм/об) МИН МАКС fn (дюйм/об) МИН МАКС
GUP / GMP / GMN / GUN 1F 0.20 0.008 0.05 0.08 0.002 0.003
2 0.20 0.008 0.05 0.14 0.002 0.006
GUP / GMP / GMN / GUN 3 0.20 0.008 0.05 0.16 0.002 0.006
GUP / GMP / GMN / GUN 3 0.40 0.016 0.08 0.18 0.003 0.007
GUP / GMP / GMN / GUN 4 0.40 0.016 0.08 0.22 0.003 0.009
GUP / GMP / GMN / GUN 4 0.80 0.031 0.10 0.24 0.004 0.009
GUP / GMP / GMN / GUN 5 0.40 0.016 0.10 0.23 0.004 0.009
GUP / GMP / GMN / GUN 5 0.80 0.031 0.10 0.25 0.004 0.010
GUP / GMP / GMN / GUN 6 0.40 0.016 0.10 0.22 0.004 0.009
6 0.80 0.031 0.12 0.26 0.005 0.010
6 1.20 0.047 0.14 0.30 0.006 0.012
GUP / GMP / GMN / GUN 8 0.80 0.031 0.12 0.30 0.005 0.012
8 1.20 0.047 0.14 0.32 0.006 0.013
GUP / GMP / GMN / GUN 10 1.20 0.047 0.15 0.35 0.006 0.014
CL 1B 0.15 0.006 0.05 0.09 0.002 0.004
2 0.20 0.008 0.05 0.11 0.002 0.004
3 0.20 0.008 0.05 0.14 0.002 0.006
4 0.20 0.008 0.05 0.18 0.002 0.007
CF 1B 0.00 0.000 0.04 0.08 0.002 0.003
1B 0.10 0.004 0.05 0.10 0.002 0.004
2 0.00 0.000 0.04 0.08 0.002 0.003
2 0.20 0.008 0.05 0.13 0.002 0.005
3 0.00 0.000 0.04 0.12 0.002 0.005
3 0.20 0.008 0.05 0.18 0.002 0.007
CF 4 0.00 0.000 0.04 0.12 0.002 0.005
4 0.20 0.008 0.05 0.20 0.002 0.008
CF 5 0.00 0.000 0.04 0.14 0.002 0.006
5 0.30 0.012 0.05 0.23 0.002 0.009
CM 1B 0.15 0.006 0.05 0.09 0.002 0.004
2 0.20 0.008 0.05 0.13 0.002 0.005
3 0.20 0.008 0.05 0.18 0.002 0.007
4 0.20 0.008 0.05 0.20 0.002 0.008
CM 5 0.30 0.012 0.05 0.20 0.002 0.008
6 0.30 0.012 0.05 0.20 0.002 0.008
6 0.40 0.016 0.05 0.25 0.002 0.010
8 0.40 0.016 0.05 0.30 0.002 0.012
CR 2 0.20 0.008 0.08 0.13 0.003 0.005
3 0.20 0.008 0.08 0.23 0.003 0.009
4 0.20 0.008 0.08 0.30 0.003 0.012
5 0.30 0.012 0.10 0.35 0.004 0.014
6 0.30 0.012 0.10 0.40 0.004 0.016
CR 6 0.40 0.016 0.10 0.40 0.004 0.016
8 0.40 0.016 0.10 0.43 0.004 0.017
