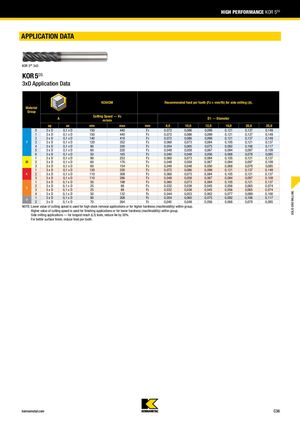

СЕРИЯ ВЫСОКОПРОИЗВОДИТЕЛЬНОГО ИНСТРУМЕНТА KOR 5DS

Данные применения KOR 5DS 3xD

Рекомендуемая подача на зуб (Fz = мм/зуб) при боковом фрезеровании (A) с использованием пластины KC643M:

Группа материала ap ae Скорость резания — Vc, м/мин Подача на зуб (Fz) в зависимости от диаметра D1 (мм)
Мин Макс 8,0 10,0 12,0 16,0 20,0 25,0
P 3xD 0,1 x D 150 440 0,072 0,086 0,099 0,121 0,137 0,149
3xD 0,1 x D 150 440 0,072 0,086 0,099 0,121 0,137 0,149
3xD 0,1 x D 140 418 0,072 0,086 0,099 0,121 0,137 0,149
3xD 0,1 x D 120 352 0,060 0,073 0,084 0,105 0,121 0,137
3xD 0,1 x D 90 330 0,054 0,065 0,075 0,092 0,106 0,117
3xD 0,1 x D 60 220 0,048 0,058 0,067 0,084 0,097 0,109
3xD 0,1 x D 50 165 0,040 0,048 0,056 0,068 0,078 0,085
M 3xD 0,1 x D 90 253 0,060 0,073 0,084 0,105 0,121 0,137
3xD 0,1 x D 60 176 0,048 0,058 0,067 0,084 0,097 0,109
3xD 0,1 x D 60 154 0,040 0,048 0,056 0,068 0,078 0,085
K 3xD 0,1 x D 120 330 0,072 0,086 0,099 0,121 0,137 0,149
3xD 0,1 x D 110 308 0,060 0,073 0,084 0,105 0,121 0,137
3xD 0,1 x D 110 286 0,048 0,058 0,067 0,084 0,097 0,109
S 3xD 0,1 x D 50 198 0,060 0,073 0,084 0,105 0,121 0,137
3xD 0,1 x D 25 88 0,032 0,038 0,045 0,056 0,065 0,074
3xD 0,1 x D 25 88 0,032 0,038 0,045 0,056 0,065 0,074
3xD 0,1 x D 50 132 0,044 0,053 0,062 0,077 0,089 0,100
H 3xD 0,1 x D 80 308 0,054 0,065 0,075 0,092 0,106 0,117
3xD 0,1 x D 70 264 0,040 0,048 0,056 0,068 0,078 0,085

Примечание: меньшее значение скорости резания используется для приложений с высоким объемом удаляемого материала или для повышенной твердости материала в группе. Большее значение скорости резания используется для чистовых операций или для пониженной твердости материала в группе. При боковом фрезеровании для инструментов с максимальным вылетом (L3) уменьшите Ae на 30%. Для улучшения качества поверхности уменьшите подачу на зуб.
