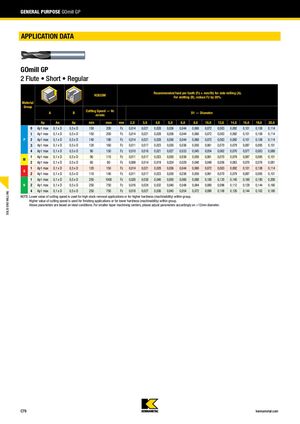

Оптимальный выбор Kennametal 2025 - 2026 - страница 298

Предыдущая страница Следующая страница

Навигация

Многоцелевая фреза GOmill GP

Данные применения

GOmill GP — 2 зубья • Короткая • Стандартная

Рекомендуемая подача на зуб (Fz = мм/зуб) для боковой обработки (A). Для нарезания пазов (B) уменьшить подачу на 20%.

Группа материалов Скорость резания Vc (м/мин) Диаметр D1 (мм) и подача Fz
Мин–Макс 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0
P 0: 150–200 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114
1: 150–200 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114
2: 140–190 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114
3: 120–160 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101
4: 90–150 0,010 0,016 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088
M 1: 90–115 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101
2: 60–80 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081
K 1: 120–150 0,014 0,021 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114
2: 110–140 0,011 0,017 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101
N 1: 250–1000 0,020 0,030 0,040 0,050 0,060 0,080 0,100 0,120 0,140 0,160 0,180 0,200
2: 250–750 0,016 0,024 0,032 0,040 0,048 0,064 0,080 0,096 0,112 0,128 0,144 0,160
4: 250–750 0,018 0,027 0,036 0,045 0,054 0,072 0,090 0,108 0,126 0,144 0,162 0,180

Примечание: Меньшее значение скорости резания используется для операций с большим съёмом припуска или для более высокой твёрдости (обрабатываемости) в пределах группы. Большее значение скорости резания используется для чистовых операций или для более низкой твёрдости (обрабатываемости) в пределах группы. Приведённые выше параметры основаны на идеальных условиях. Для меньших конических фрезерных станков рекомендуется соответственно отрегулировать параметры для диаметра >12 мм.
