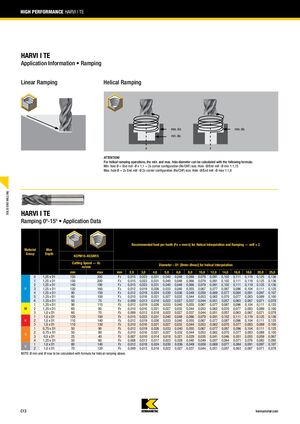

HIGH PERFORMANCE HARVI I TE HARVI I TE Application Information • Ramping Linear Ramping Helical Ramping max. dia. max. dia. min. dia. ATTENTION! For helical ramping operations, the min. and max. hole diameter can be calculated with the following formula: Min. hole Ø = End mill -Ø x 1,1 + 2x corner configuration (Re/CHF) size. Hole -Ø/End mill -Ø min 1:1,15 Max. hole Ø = 2x End mill -Ø 2x corner configuration (Re/CHF) size. Hole -Ø/End mill -Ø max 1:1,9 SOLID END MILLING HARVI I TE Ramping 0º-15º • Application Data Recommended feed per tooth (Fz = mm/z) for Helical Interpolation and Ramping — zeff = 2 Material Max Group Depth KCPM15–KCSM15 Cutting Speed — Vc Diameter – D1 [Ømin–Ømax] for helical interpolation m/min min max mm 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 0 1,25 x D1 150 200 Fz 0,015 0,023 0,031 0,040 0,048 0,066 0,079 0,091 0,102 0,111 0,119 0,125 0,136 1 1,25 x D1 150 200 Fz 0,015 0,023 0,031 0,040 0,048 0,066 0,079 0,091 0,102 0,111 0,119 0,125 0,136 2 1,25 x D1 140 190 Fz 0,015 0,023 0,031 0,040 0,048 0,066 0,079 0,091 0,102 0,111 0,119 0,125 0,136 P 3 1,25 x D1 120 160 Fz 0,012 0,019 0,026 0,033 0,040 0,055 0,067 0,077 0,087 0,096 0,104 0,111 0,125 4 1,25 x D1 90 150 Fz 0,012 0,018 0,024 0,030 0,036 0,049 0,059 0,069 0,077 0,084 0,091 0,097 0,107 5 1,25 x D1 60 100 Fz 0,010 0,016 0,021 0,027 0,032 0,044 0,053 0,062 0,070 0,077 0,083 0,089 0,100 6 1,25 x D1 50 75 Fz 0,009 0,013 0,018 0,022 0,027 0,037 0,044 0,051 0,057 0,063 0,067 0,071 0,078 1 1,25 x D1 90 115 Fz 0,012 0,019 0,026 0,033 0,040 0,055 0,067 0,077 0,087 0,096 0,104 0,111 0,125 M 2 1,25 x D1 60 80 Fz 0,010 0,016 0,021 0,027 0,032 0,044 0,053 0,062 0,070 0,077 0,083 0,089 0,100 3 1,0 x D1 60 70 Fz 0,009 0,013 0,018 0,022 0,027 0,037 0,044 0,051 0,057 0,063 0,067 0,071 0,078 1 1,0 x D1 120 150 Fz 0,015 0,023 0,031 0,040 0,048 0,066 0,079 0,091 0,102 0,111 0,119 0,125 0,136 K 2 1,0 x D1 110 140 Fz 0,012 0,019 0,026 0,033 0,040 0,055 0,067 0,077 0,087 0,096 0,104 0,111 0,125 3 1,0 x D1 110 130 Fz 0,010 0,016 0,021 0,027 0,032 0,044 0,053 0,062 0,070 0,077 0,083 0,089 0,100 1 0,75 x D1 50 90 Fz 0,012 0,019 0,026 0,033 0,040 0,055 0,067 0,077 0,087 0,096 0,104 0,111 0,125 2 0,75 x D1 50 80 Fz 0,010 0,016 0,021 0,027 0,032 0,044 0,053 0,062 0,070 0,077 0,083 0,089 0,100 S 3 0,5 x D1 25 40 Fz 0,007 0,010 0,014 0,018 0,021 0,029 0,035 0,041 0,046 0,051 0,055 0,059 0,067 4 1,25 x D1 50 60 Fz 0,008 0,013 0,017 0,023 0,028 0,040 0,049 0,057 0,064 0,071 0,076 0,082 0,092 1 1,0 x D1 80 140 Fz 0,012 0,018 0,024 0,030 0,036 0,049 0,059 0,069 0,077 0,084 0,091 0,097 0,107 H 2 1,0 x D1 70 120 Fz 0,009 0,013 0,018 0,022 0,027 0,037 0,044 0,051 0,057 0,063 0,067 0,071 0,078 NOTE: Ø min and Ø max to be calculated with formula for helical ramping above. C13 kennametal.com
