НАРЕЗАНИЕ РЕЗЬБЫ

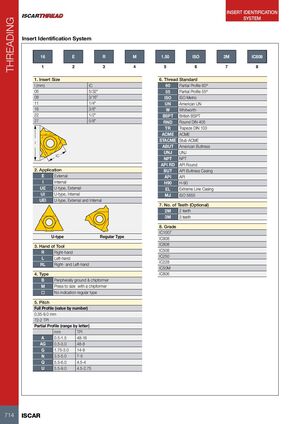

Система идентификации пластин

16 E R M 1.50 ISO 2M IC808
1 2 3 4 5 6 7 8

1. Размер пластины

I (мм) IC
06 5/32"
08 3/16"
11 1/4"
16 3/8"
22 1/2"
27 5/8"

2. Применение

  • E — Наружное
  • I — Внутреннее
  • UE — U-тип, наружное
  • UI — U-тип, внутреннее
  • UEI — U-тип, наружное и внутреннее

3. Направление инструмента

  • R — Правое
  • L — Левое
  • RL — Правое и левое

4. Тип

  • B — Периферийно заточено с формовщиком стружки
  • M — Прессовано по размеру с формовщиком стружки
  • Без обозначения — обычный тип

5. Шаг

Полный профиль (значение по номеру): 0,35–9,0 мм, 72–2 TPI

Частичный профиль (диапазон по букве):

мм TPI
A 0,5–1,5 48–16
AG 0,5–3,0 48–8
G 1,75–3,0 14–8
N 3,5–5,0 7–5
Q 5,5–6,0 4,5–4
U 5,5–9,0 4,5–2,75

6. Стандарт резьбы

  • 60 — Частичный профиль 60°
  • 55 — Частичный профиль 55°
  • ISO — ISO метрическая
  • UN — American UN
  • W — Уитворт
  • BSPT — British BSPT
  • RND — Round DIN 405
  • TR — Трапеция DIN 103
  • ACME — ACME
  • STACME — Stub ACME
  • ABUT — American Buttress
  • UNJ — UNJ
  • NPT — NPT
  • API RD — API Round
  • BUT — API Buttress Casing
  • API — API
  • H90 — H-90
  • EL — Extreme Line Casing
  • MJ — ISO 5855

7. Количество зубьев (опционально)

  • 2M — 2 зуба
  • 3M — 3 зуба

8. Марка

  • IC1007
  • IC908
  • IC808
  • IC508
  • IC250
  • IC228
  • IC50M
  • IC806
