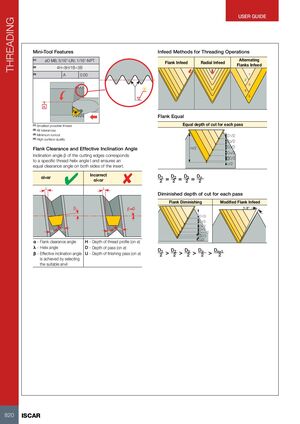

Особенности миниатюрного инструмента

• (1) Наименьший возможный диаметр резьбы øD M8; 5/16"-UN; 1/16"-NPT
• (2) Все допуски 4H÷8H/1B÷3B
• (3) Минимальное биение
• (4) Высокое качество поверхности

Параметр A = 0.00

Методы подачи при нарезании резьбы

Подача по впадинам

Равная подача — равная глубина резания при каждом проходе:

• Проход 1
• Проход 2
• Проход 3
• Проход 4
• Проход 5

Радиальная подача

При радиальной подаче глубина резания распределяется следующим образом: D1/2, D2/2, D3/2, Dn/2, D/2, U/2

Переменная подача по впадинам

При переменной подаче глубина резания уменьшается при каждом проходе: D1/2, D2/2, D3/2, Dn/2, D/2, U/2

Измененная подача по впадинам

При измененной подаче глубина резания составляет 1–3° и распределяется: D1/2, D2/2, D3/2, Dn/2, Dn+1/2, D/2, U/2

Боковой зазор и эффективный угол наклона

Угол наклона β режущей кромки соответствует определенному углу витка резьбы λ и обеспечивает равный угол зазора с обеих сторон пластины.

Правильно: αL = αR

Неправильно: αL < αR при β = 0

Где:

• α — угол бокового зазора
• λ — угол витка резьбы
• β — эффективный угол наклона, достигается выбором подходящей державки
• H — глубина профиля резьбы (по диаметру)
• D — глубина резания (по диаметру)
• U — глубина чистового прохода (по диаметру)

При подаче по впадинам с равной глубиной: D1/2 = D2/2 = D3/2 = Dn/2

При подаче по впадинам с уменьшающейся глубиной: D1/2 > D2/2 > D3/2 > Dn/2

При измененной подаче по впадинам: Dn+1/2 > Dn/2
