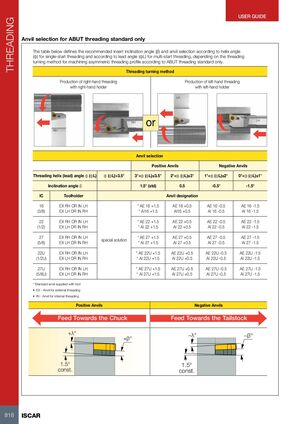

Выбор державки только для стандарта ABUT
В таблице ниже определены рекомендуемый угол наклона пластины (β) и выбор державки в соответствии с углом витка (φ) для однозаходной резьбы и углом подачи (φL) для многозаходной резьбы в зависимости от метода нарезания резьбы для обработки асимметричного профиля резьбы согласно стандарту ABUT только.
| Угол витка (подачи) резьбы φ (φL) | φ (φL) > 3.5° | 3° < φ (φL) ≤ 3.5° | 2° < φ (φL) ≤ 3° | 1° < φ (φL) ≤ 2° | 0° < φ (φL) ≤ 1° | ||||
|---|---|---|---|---|---|---|---|---|---|
| Угол наклона β | Положительные державки | Отрицательные державки | |||||||
| 1.5° (стд) | 0.5° | −0.5° | −1.5° | ||||||
| IC (размер) | Держатель инструмента | Обозначение державки | |||||||
| 16 (3/8) | EX RH OR IN LH | * AE 16 +1.5 | AE 16 +0.5 | AE 16 −0.5 | AE 16 −1.5 | ||||
| EX LH OR IN RH | * AI16 +1.5 | AI16 +0.5 | AI 16 −0.5 | AI 16 −1.5 | |||||
| 22 (1/2) | EX RH OR IN LH | * AE 22 +1.5 | AE 22 +0.5 | AE 22 −0.5 | AE 22 −1.5 | ||||
| EX LH OR IN RH | * AI 22 +1.5 | AI 22 +0.5 | AI 22 −0.5 | AI 22 −1.5 | |||||
| 27 (5/8) | EX RH OR IN LH | * AE 27 +1.5 | AE 27 +0.5 | AE 27 −0.5 | AE 27 −1.5 | ||||
| EX LH OR IN RH (специальное решение) | * AI 27 +1.5 | AI 27 +0.5 | AI 27 −0.5 | AI 27 −1.5 | |||||
| 22U (1/2U) | EX RH OR IN LH | * AE 22U +1.5 | AE 22U +0.5 | AE 22U −0.5 | AE 22U −1.5 | ||||
| EX LH OR IN RH | * AI 22U +1.5 | AI 22U +0.5 | AI 22U −0.5 | AI 22U −1.5 | |||||
| 27U (5/8U) | EX RH OR IN LH | * AE 27U +1.5 | AE 27U +0.5 | AE 27U −0.5 | AE 27U −1.5 | ||||
| EX LH OR IN RH | * AI 27U +1.5 | AI 27U +0.5 | AI 27U −0.5 | AI 27U −1.5 | |||||
* Стандартная державка, поставляемая с инструментом
EX — Державка для наружной резьбы
IN — Державка для внутренней резьбы
Положительные державки — подача в направлении патрона с углом витка +λ° и углом наклона +β°, причем угол наклона составляет 1.5° const.
Отрицательные державки — подача в направлении задней бабки с углом витка −λ° и углом наклона −β°, причем угол наклона составляет 1.5° const.
