Токарные инструменты Iscar (часть 2) 2026 - страница 103

Предыдущая страница Следующая страница

Навигация

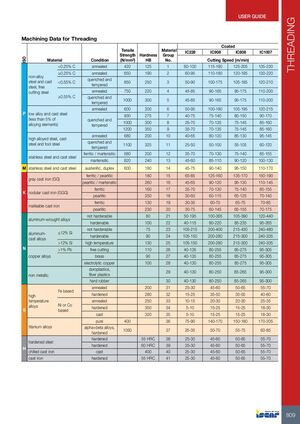

Данные обработки при нарезании резьб

Материал Состояние Предел прочности (Н/мм²) Твердость HB Группа материалов ISO IC228 IC250 IC806 IC808 IC908 IC1007
Углеродистые и чугунные стали, автоматные стали<0,25% C отожжённый420125160–100115–190125–205135–230
≥0,25% C отожжённый650190260–95110–180120–195130–220
<0,55% C закалённый и отпущенный850250350–90100–175105–185120–210
отожжённый750220445–8590–16595–175110–200
≥0,55% C закалённый и отпущенный1000300545–8590–16595–175110–200
Низколегированные стали и чугуны (менее 5% легирующих элементов)отожжённый600200650–95100–180105–195120–215
закалённый и отпущенный930275740–7575–14080–15090–170
1000300835–7070–13575–14585–160
1200350935–7070–13575–14585–160
Высоколегированные стали, литые стали и инструментальные сталиотожжённый6802001040–6580–12085–13095–145
закалённый и отпущенный11003251125–5050–10055–10560–120
Нержавеющие стали и литые сталиферритный / мартенситный6802001235–7070–13075–14085–155
мартенситный8202401345–6085–11090–120100–130
Нержавеющие стали и литые сталиаустенитный, двухфазный6001801445–7590–14095–150110–170
Серый чугун (GG)ферритный / перлитный1801565–85125–160135–170150–190
перлитный / мартенситный2601645–6590–12095–130110–145
Ковкий чугун (GGG)ферритный1601735–7070–13075–14085–155
перлитный2501830–6060–11565–12570–140
Ковкий чугунферритный1301930–3560–7065–7570–85
перлитный2302030–7560–14565–15570–175
Деформируемые алюминиевые сплавыне закаляется602150–195100–365105–390120–440
закаляется1002240–11580–22085–23595–265
Литые алюминиевые сплавыне закаляется ≤12% Si7523105–215200–400215–430240–480
закаляется ≤12% Si9024105–150200–280215–300240–335
высокотемпературный >12% Si13025105–150200–280215–300240–335
Медные сплавыавтоматный >1% Pb1102640–13580–25585–27595–305
латунь902740–13580–25585–27595–305
электролитическая медь1002840–13080–25585–27595–305
Неметаллические материалыдуропласты, волокнистые пластики2940–13080–25085–26595–300
жёсткая резина3040–13080–25085–26595–300
Высокотемпературные сплавыНа основе Fe отожжённый2003125–3045–6050–6555–70
На основе Fe закалённый2803215–2535–5035–5540–60
На основе Ni или Co отожжённый2503310–1520–3020–3025–35
На основе Ni или Co закалённый350345–1015–2515–2518–30
Титановые сплавылитой320355–1015–2515–2518–30
чистый4003675–90140–170150–180170–205
Титановые сплавыальфа+бета сплавы, закалённые10503725–3550–7055–7560–85
Закалённая стальзакалённый55 HRC3825–3045–6050–6555–70
закалённый60 HRC3925–3045–6050–6555–70
Отбелённый чугунлитой4004025–3045–6050–6555–70
Чугунзакалённый55 HRC4125–3045–6050–6555–70
