Модульное концевое фрезерование DUO-LOCK

DUO-LOCK • ХАРВИ I TE

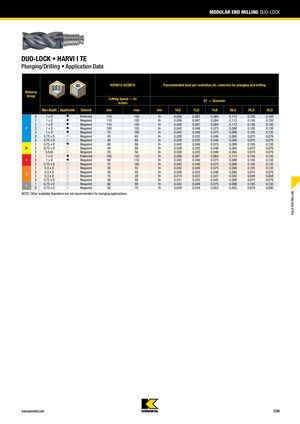

Сверление/Торцевое сверление • Данные применения

Рекомендуемая подача на оборот (fn = мм/об) для сверления и торцевого сверления.

Группа материалов Макс глубина Охлаждающая жидкость Скорость резания Vc (м/мин) Диаметр D1 (мм) и подача fn
Мин Макс 10,0 12,0 16,0 20,0 25,0 32,0
P 1xD Предпочтительно 110 150 0,056 0,067 0,084 0,112 0,126 0,150
1xD Требуется 110 150 0,056 0,067 0,084 0,112 0,126 0,150
1xD Требуется 110 150 0,056 0,067 0,084 0,112 0,126 0,150
1xD Требуется 100 120 0,042 0,049 0,075 0,088 0,105 0,135
1xD Требуется 70 100 0,042 0,049 0,075 0,088 0,105 0,135
0,75 x D Требуется 45 65 0,028 0,035 0,046 0,060 0,070 0,076
0,75 x D Требуется 40 60 0,028 0,035 0,046 0,060 0,070 0,076
M 0,75 x D Требуется 60 80 0,042 0,049 0,075 0,088 0,105 0,135
0,75 x D Требуется 40 60 0,028 0,035 0,046 0,060 0,070 0,076
0,5 x D Требуется 35 50 0,028 0,035 0,046 0,060 0,070 0,076
K 1xD Предпочтительно 100 120 0,056 0,067 0,084 0,112 0,126 0,150
1xD Требуется 90 110 0,042 0,049 0,075 0,088 0,105 0,135
0,75 x D Требуется 75 100 0,042 0,049 0,075 0,088 0,105 0,135
S 0,5 x D Требуется 35 55 0,042 0,049 0,075 0,088 0,105 0,135
0,5 x D Требуется 30 45 0,028 0,035 0,046 0,060 0,070 0,076
0,3 x D Требуется 15 28 0,019 0,023 0,031 0,042 0,049 0,058
0,75 x D Требуется 30 40 0,031 0,035 0,045 0,058 0,070 0,076
H 0,75 x D Требуется 60 80 0,042 0,049 0,075 0,088 0,105 0,135
0,75 x D Требуется 50 70 0,029 0,034 0,053 0,062 0,074 0,095

Примечание: Другие доступные диаметры не рекомендуются для операций сверления.
