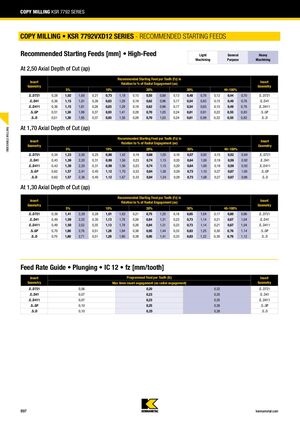

Копийное фрезерование KSR 7792

Копийное фрезерование • Серия 7792VXD12 — рекомендуемые начальные подачи

Рекомендуемые начальные подачи [мм] • Высокая подача

При осевой глубине резания (ap) = 2,50

Геометрия пластины 5% 10% 20% 30% 40–100% Геометрия пластины
Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование		 Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование		 Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование		 Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование		 Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование
.E..D721 0,28 1,02 1,65 0,21 0,73 1,18 0,15 0,55 0,88 0,13 0,48 0,76 0,12 0,44 0,70 .E..D721
.E..D41 0,36 1,15 1,81 0,26 0,83 1,29 0,19 0,62 0,96 0,17 0,54 0,83 0,15 0,49 0,76 .E..D41
.E..D411 0,36 1,15 1,81 0,26 0,83 1,29 0,19 0,62 0,96 0,17 0,54 0,83 0,15 0,49 0,76 .E..D411
.S..GP 0,51 1,30 1,99 0,37 0,93 1,41 0,28 0,70 1,05 0,24 0,61 0,91 0,22 0,55 0,83 .S..GP
.S..D 0,51 1,30 1,95 0,37 0,93 1,38 0,28 0,70 1,03 0,24 0,61 0,89 0,22 0,55 0,82 .S..D

При осевой глубине резания (ap) = 1,70

Геометрия пластины 5% 10% 20% 30% 40–100% Геометрия пластины
Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование		 Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование		 Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование		 Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование		 Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование
.E..D721 0,34 1,23 2,00 0,25 0,88 1,42 0,19 0,66 1,05 0,16 0,57 0,92 0,15 0,52 0,84 .E..D721
.E..D41 0,43 1,39 2,20 0,31 0,99 1,56 0,23 0,74 1,15 0,20 0,64 1,00 0,19 0,59 0,92 .E..D41
.E..D411 0,43 1,39 2,20 0,31 0,99 1,56 0,23 0,74 1,15 0,20 0,64 1,00 0,19 0,59 0,92 .E..D411
.S..GP 0,62 1,57 2,41 0,45 1,12 1,70 0,33 0,84 1,26 0,29 0,73 1,10 0,27 0,67 1,00 .S..GP
.S..D 0,62 1,57 2,36 0,45 1,12 1,67 0,33 0,84 1,24 0,29 0,73 1,08 0,27 0,67 0,98 .S..D

При осевой глубине резания (ap) = 1,30

Геометрия пластины 5% 10% 20% 30% 40–100% Геометрия пластины
Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование		 Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование		 Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование		 Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование		 Легкое
фрезерование		 Общее
назначение		 Тяжелое
фрезерование
.E..D721 0,39 1,41 2,29 0,28 1,01 1,62 0,21 0,75 1,20 0,18 0,65 1,04 0,17 0,60 0,96 .E..D721
.E..D41 0,49 1,59 2,52 0,35 1,13 1,78 0,26 0,84 1,31 0,23 0,73 1,14 0,21 0,67 1,04 .E..D41
.E..D411 0,49 1,59 2,52 0,35 1,13 1,78 0,26 0,84 1,31 0,23 0,73 1,14 0,21 0,67 1,04 .E..D411
.S..GP 0,70 1,80 2,76 0,51 1,28 1,94 0,38 0,95 1,44 0,33 0,83 1,25 0,30 0,76 1,14 .S..GP
.S..D 0,70 1,80 2,71 0,51 1,28 1,90 0,38 0,95 1,41 0,33 0,83 1,22 0,30 0,76 1,12 .S..D

Таблица подач при врезании • IC 12 • fz [мм/зуб]

Геометрия пластины Запрограммированная подача на зуб (fz) Геометрия пластины
Макс. 9 мм вхождение пластины (ae радиальное вхождение)
.E..D721 0,06 0,20 0,32 .E..D721
.E..D41 0,07 0,23 0,35 .E..D41
.E..D411 0,07 0,23 0,35 .E..D411
.S..GP 0,10 0,25 0,38 .S..GP
.S..D 0,10 0,25 0,38 .S..D
