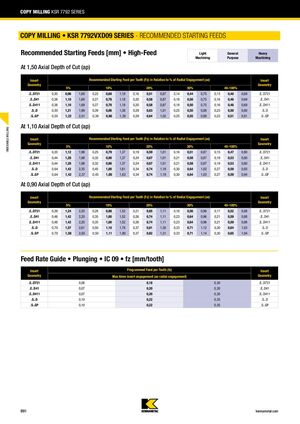

Копировальное фрезерование • KSR 7792VXD09 SERIES - РЕКОМЕНДУЕМЫЕ НАЧАЛЬНЫЕ ПОДАЧИ

Рекомендуемые начальные подачи [мм] • Высокая подача

При осевой глубине резания 1,50 мм (ap)

Геометрия пластины 5% 10% 20% 30% 40–100% Геометрия пластины
Легкая Универсальная Тяжелая Легкая Универсальная Тяжелая Легкая Универсальная Тяжелая Легкая Универсальная Тяжелая Легкая Универсальная Тяжелая
.E..D721 0,30 0,96 1,69 0,22 0,68 1,18 0,16 0,51 0,87 0,14 0,44 0,75 0,13 0,40 0,69 .E..D721
.E..D41 0,38 1,10 1,69 0,27 0,78 1,18 0,20 0,58 0,87 0,18 0,50 0,75 0,16 0,46 0,69 .E..D41
.E..D411 0,38 1,10 1,69 0,27 0,78 1,18 0,20 0,58 0,87 0,18 0,50 0,75 0,16 0,46 0,69 .E..D411
.S..D 0,55 1,21 1,99 0,39 0,86 1,38 0,29 0,63 1,01 0,25 0,55 0,88 0,23 0,50 0,80 .S..D
.S..GP 0,55 1,22 2,01 0,39 0,86 1,39 0,29 0,64 1,02 0,25 0,55 0,89 0,23 0,51 0,81 .S..GP

При осевой глубине резания 1,10 мм (ap)

Геометрия пластины 5% 10% 20% 30% 40–100% Геометрия пластины
Легкая Универсальная Тяжелая Легкая Универсальная Тяжелая Легкая Универсальная Тяжелая Легкая Универсальная Тяжелая Легкая Универсальная Тяжелая
.E..D721 0,35 1,12 1,98 0,25 0,79 1,37 0,19 0,59 1,01 0,16 0,51 0,87 0,15 0,47 0,80 .E..D721
.E..D41 0,44 1,28 1,98 0,32 0,90 1,37 0,24 0,67 1,01 0,21 0,58 0,87 0,19 0,53 0,80 .E..D41
.E..D411 0,44 1,28 1,98 0,32 0,90 1,37 0,24 0,67 1,01 0,21 0,58 0,87 0,19 0,53 0,80 .E..D411
.S..D 0,64 1,42 2,35 0,45 1,00 1,61 0,34 0,74 1,18 0,30 0,64 1,02 0,27 0,59 0,93 .S..D
.S..GP 0,64 1,42 2,37 0,45 1,00 1,63 0,34 0,74 1,19 0,30 0,64 1,03 0,27 0,59 0,94 .S..GP

При осевой глубине резания 0,90 мм (ap)

Геометрия пластины 5% 10% 20% 30% 40–100% Геометрия пластины
Легкая Универсальная Тяжелая Легкая Универсальная Тяжелая Легкая Универсальная Тяжелая Легкая Универсальная Тяжелая Легкая Универсальная Тяжелая
.E..D721 0,39 1,24 2,20 0,28 0,88 1,52 0,21 0,65 1,11 0,18 0,56 0,96 0,17 0,52 0,88 .E..D721
.E..D41 0,48 1,42 2,20 0,35 1,00 1,52 0,26 0,74 1,11 0,23 0,64 0,96 0,21 0,59 0,88 .E..D41
.E..D411 0,48 1,42 2,20 0,35 1,00 1,52 0,26 0,74 1,11 0,23 0,64 0,96 0,21 0,59 0,88 .E..D411
.S..D 0,70 1,57 2,61 0,50 1,10 1,78 0,37 0,81 1,30 0,33 0,71 1,12 0,30 0,64 1,03 .S..D
.S..GP 0,70 1,58 2,65 0,50 1,11 1,80 0,37 0,82 1,31 0,33 0,71 1,14 0,30 0,65 1,04 .S..GP

Рекомендации по подаче • Врезание • IC 09 • fz [мм/зуб]

Геометрия пластины Запрограммированная подача на зуб (fz) Геометрия пластины
Макс. вхождение пластины 6 мм (ae радиальное вхождение)
.E..D721 0,06 0,18 0,30 .E..D721
.E..D41 0,07 0,20 0,30 .E..D41
.E..D411 0,07 0,20 0,30 .E..D411
.S..D 0,10 0,22 0,35 .S..D
.S..GP 0,10 0,22 0,35 .S..GP
