Руководство пользователя
Нарезание резьбы

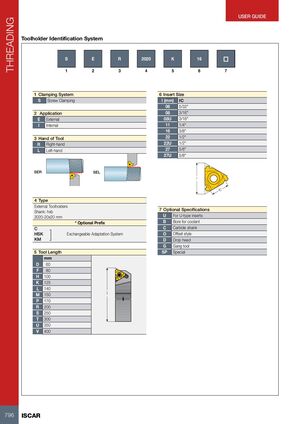

Система идентификации державки инструмента
Система классификации основана на 7 позициях кода:
1 Система зажима
- S — Винтовой зажим
2 Применение
- E — Внешнее
- I — Внутреннее
3 Рукость инструмента
- R — Правая
- L — Левая
4 Тип
- Державки внешнего нарезания
- Хвостовик: hxb (2020-20x20 мм)
- C (опциональный префикс)
- HSK
- KM
- Система обмениваемых адаптаций
5 Длина инструмента (мм)
| D | 60 |
| F | 80 |
| H | 100 |
| K | 125 |
| L | 140 |
| M | 150 |
| P | 170 |
| R | 200 |
| S | 250 |
| T | 300 |
| U | 350 |
| V | 400 |
6 Размер пластины
| l (мм) | IC |
|---|---|
| 06 | 5/32" |
| 08 | 3/16" |
| 08U | 3/16" |
| 11 | 1/4" |
| 16 | 3/8" |
| 22 | 1/2" |
| 22U | 1/2" |
| 27 | 5/8" |
| 27U | 5/8" |
7 Дополнительные спецификации
- U — Для пластин U-типа
- B — Отверстие для СОЖ
- C — Твердосплавный хвостовик
- O — Смещенный стиль
- D — Откидная голова
- G — Групповой инструмент
- SP — Специальный
