МАТЕРИАЛЫ И МАРКИ

Группы материалов

На основе стандартов ISO 513 и VDI 3323

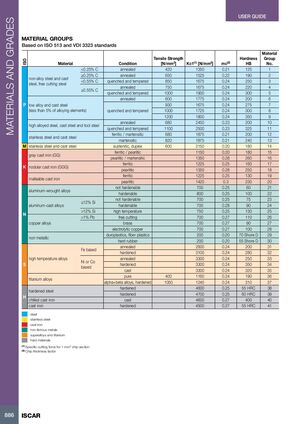

Группа материалов Материал Состояние Предел прочности [N/mm²] Kc1(1) [N/mm²] mc(2) HB Номер группы
P
Нелегированная и низколегированная сталь, чугун		 Нелегированная сталь и чугун, автоматная сталь <0,25% C отожженная 420 1350 0,21 125 1
≥0,25% C отожженная 650 1525 0,22 190 2
<0,55% C закалённая и отпущенная 850 1675 0,24 250 3
≥0,55% C отожженная 750 1675 0,24 220 4
закалённая и отпущенная 1000 1900 0,24 300 5
Низколегированная сталь и чугун (менее 5% легирующих элементов) отожженная 600 1775 0,24 200 6
930 1675 0,24 275 7
закалённая и отпущенная 1000 1725 0,24 300 8
1200 1800 0,24 350 9
M
Высоколегированная и нержавеющая сталь, чугун		 Высоколегированная сталь, отливки из стали и инструментальная сталь отожженная 680 2450 0,23 200 10
закалённая и отпущенная 1100 2500 0,23 325 11
Нержавеющая сталь и отливки из стали ферритная / мартенситная 680 1875 0,21 200 12
мартенситная 820 1875 0,21 240 13
аустенитная, дуплексная 600 2150 0,20 180 14
K
Чугун		 Серый чугун (ГГ) ферритный / перлитный 1150 0,20 180 15
перлитный / мартенситный 1350 0,28 260 16
Шаровидный чугун (ГГГ) ферритный 1225 0,25 160 17
перлитный 1350 0,28 250 18
Ковкий чугун ферритный 1225 0,25 130 19
перлитный 1420 0,3 230 20
N
Лёгкие и цветные металлы		 Алюминиевые деформируемые сплавы неупрочняемые 700 0,25 60 21
упрочняемые 800 0,25 100 22
Алюминиевые литые сплавы неупрочняемые 700 0,25 75 23
≤12% Si упрочняемые 700 0,28 90 24
>12% Si жаропрочные 750 0,25 130 25
Медные сплавы >1% Pb автоматные 700 0,27 110 26
латунь 700 0,27 90 27
электролитная медь 700 0,27 100 28
Неметаллические твёрдопласты, стеклопласты 200 0,20 70 Shore D 29
твёрдая резина 200 0,20 55 Shore D 30
S
Жаропрочные и титановые сплавы		 Жаропрочные сплавы на основе железа отожженные 2600 0,24 200 31
закалённые 3100 0,24 280 32
Жаропрочные сплавы на основе Ni или Co отожженные 3300 0,24 250 33
закалённые 3300 0,24 350 34
литые 3300 0,24 320 35
Титановые сплавы чистые 400 1160 0,24 190 36
альфа+бета сплавы, закалённые 1050 1245 0,24 310 37
H
Закалённые материалы		 Закалённая сталь закалённая 4600 0,25 55 HRC 38
закалённая 4700 0,25 60 HRC 39
Чугун с отбеленной поверхностью литой 4600 0,27 400 40
закалённый 4500 0,27 55 HRC 41

Примечания:

  • (1) Удельная сила резания для сечения стружки 1 мм²
  • (2) Коэффициент толщины стружки
