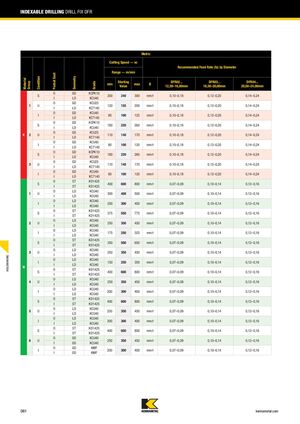

Оптимальный выбор Kennametal 2025 - 2026 - страница 388

Предыдущая страница Следующая страница

Навигация

Индексируемое сверление DRILL FIX DFR

Рекомендуемые скорости подачи DRILL FIX DFR (продолжение)

Группа материала Условие обработки Положение кармана Геометрия Марка твердого сплава Диапазон скорости резания vc (м/мин)
Минимум — Начальное значение — Максимум		 Рекомендуемая скорость подачи (fz) по диаметру
DFR02... 12,50–16,00 мм DFR03... 16,50–20,00 мм DFR04... 20,50–24,00 мм
K
(Чугун)		 1 — S (Стабильные условия) O (Внешний) GD KCPK10 200–240–300 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
I (Внутренний) LD KCU40 200–240–300 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
U (Нестабильные условия) O (Внешний) GD KCU25 120–155–200 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
I (Внутренний) LD KC7140 120–155–200 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
I (Прерывистое резание) O (Внешний) GD KCU40 80–100–125 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
I (Внутренний) LD KC7140 80–100–125 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
2 — S (Стабильные условия) O (Внешний) GD KCPK10 180–220–260 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
I (Внутренний) LD KCU40 180–220–260 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
U (Нестабильные условия) O (Внешний) GD KCU25 110–140–170 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
I (Внутренний) LD KC7140 110–140–170 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
I (Прерывистое резание) O (Внешний) GD KCU40 80–100–120 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
I (Внутренний) LD KC7140 80–100–120 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
3 S (Стабильные условия) O (Внешний) GD KCPK10 180–220–260 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
I (Внутренний) LD KCU40 180–220–260 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
U (Нестабильные условия) O (Внешний) GD KCU25 110–140–170 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
I (Внутренний) LD KC7140 110–140–170 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
I (Прерывистое резание) O (Внешний) GD KCU40 80–100–120 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
I (Внутренний) LD KC7140 80–100–120 мм/р 0,10–0,18 0,12–0,20 0,14–0,24
N
(Алюминиевые сплавы)		 1 — S (Стабильные условия) O (Внешний) ST KD1425 400–600–800 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) ST KD1425 400–600–800 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
U (Нестабильные условия) O (Внешний) LD KCU40 300–400–500 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) LD KCU40 300–400–500 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Прерывистое резание) O (Внешний) LD KCU40 200–300–400 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) LD KCU40 200–300–400 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
2 — S (Стабильные условия) O (Внешний) ST KD1425 375–550–775 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) ST KD1425 375–550–775 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
U (Нестабильные условия) O (Внешний) LD KCU40 250–350–450 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) LD KCU40 250–350–450 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Прерывистое резание) O (Внешний) LD KCU40 175–250–325 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) LD KCU40 175–250–325 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
3 — S (Стабильные условия) O (Внешний) ST KD1425 350–500–650 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) ST KD1425 350–500–650 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
U (Нестабильные условия) O (Внешний) LD KCU40 250–350–450 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) LD KCU40 250–350–450 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Прерывистое резание) O (Внешний) LD KCU40 150–250–350 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) LD KCU40 150–250–350 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
4 S (Стабильные условия) O (Внешний) ST KD1425 400–600–800 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) ST KD1425 400–600–800 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
U (Нестабильные условия) O (Внешний) LD KCU40 250–350–450 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) LD KCU40 250–350–450 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Прерывистое резание) O (Внешний) LD KCU40 200–300–400 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) LD KCU40 200–300–400 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
5 — S (Стабильные условия) O (Внешний) ST KD1425 400–600–800 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) ST KD1425 400–600–800 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
U (Нестабильные условия) O (Внешний) LD KCU40 250–350–450 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) LD KCU40 250–350–450 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Прерывистое резание) O (Внешний) LD KCU40 200–300–400 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) LD KCU40 200–300–400 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
6 — S (Стабильные условия) O (Внешний) GD KCU40 400–600–800 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) GD KCU40 400–600–800 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
U (Нестабильные условия) O (Внешний) GD KMF 200–300–400 мм/р 0,07–0,09 0,10–0,14 0,12–0,16
I (Внутренний) GD KMF 200–300–400 мм/р 0,07–0,09 0,10–0,14 0,12–0,16

Условие: S = Стабильные условия резания; U = Нестабильные условия резания; I = Прерывистое резание.

Положение кармана: I = Вкладыш во внутреннем положении; O = Вкладыш во внешнем положении.
