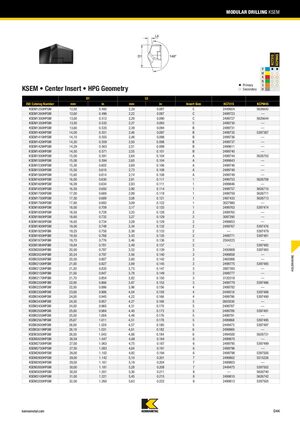

МОДУЛЬНОЕ СВЕРЛЕНИЕ KSEM

KSEM • Центральная пластина • Геометрия HPG

Номер ISO/каталога D1 L5 Размер пластины KC7315 KCPM45
мм дюйм мм дюйм Марка пластины
KSEM1250HPGM 12,50 0.492 2,20 0.087 C 2449924 5626642
KSEM1260HPGM 12,60 0.496 2,22 0.087 C 2499723 —
KSEM1300HPGM 13,00 0.512 2,29 0.090 C 2499727 5626644
KSEM1350HPGM 13,50 0.532 2,37 0.093 C 2499730 —
KSEM1360HPGM 13,60 0.535 2,39 0.094 B 2499731 —
KSEM1400HPGM 14,00 0.551 2,46 0.097 B 2499735 5397387
KSEM1410HPGM 14,10 0.555 2,48 0.098 B 2499736 —
KSEM1420HPGM 14,20 0.559 2,50 0.098 B 2499737 —
KSEM1429HPGM 14,29 0.563 2,51 0.099 B 2499611 —
KSEM1450HPGM 14,50 0.571 2,55 0.101 B 2499740 —
KSEM1500HPGM 15,00 0.591 2,64 0.104 A 2499744 5626703
KSEM1508HPGM 15,08 0.594 2,65 0.104 A 2499843 —
KSEM1530HPGM 15,30 0.602 2,69 0.106 A 2499746 —
KSEM1550HPGM 15,50 0.610 2,73 0.108 A 2499748 —
KSEM1560HPGM 15,60 0.614 2,74 0.108 A 2499749 —
KSEM1600HPGM 16,00 0.630 2,81 0.111 1 2499753 5626708
KSEM1609HPGM 16,09 0.634 2,83 0.111 1 2499846 —
KSEM1650HPGM 16,50 0.650 2,90 0.114 1 2499757 5626710
KSEM1700HPGM 17,00 0.669 2,99 0.118 1 2499759 5626711
KSEM1750HPGM 17,50 0.689 3,08 0.121 1 2487433 5626713
KSEM1760HPGM 17,60 0.693 3,09 0.122 1 3027980 —
KSEM1800HPGM 18,00 0.709 3,17 0.125 1 2499763 5397474
KSEM1850HPGM 18,50 0.728 3,25 0.128 2 2499765 —
KSEM1860HPGM 18,60 0.732 3,27 0.129 2 3097295 —
KSEM1865HPGM 18,65 0.734 3,28 0.129 2 2499853 —
KSEM1900HPGM 19,00 0.748 3,34 0.132 2 2499767 5397476
KSEM1925HPGM 19,25 0.758 3,38 0.133 2 — 5397479
KSEM1950HPGM 19,50 0.768 3,43 0.135 2 2499771 5397481
KSEM1970HPGM 19,70 0.776 3,46 0.136 2 2504223 —
KSEM1984HPGM 19,84 0.781 3,49 0.137 2 — 5397482
KSEM2000HPGM 20,00 0.787 3,52 0.139 3 2450909 5397483
KSEM2024HPGM 20,24 0.797 3,56 0.140 3 2499858 —
KSEM2050HPGM 20,50 0.807 3,60 0.142 3 2465988 —
KSEM2100HPGM 21,00 0.827 3,69 0.145 3 2499775 5397485
KSEM2120HPGM 21,20 0.835 3,73 0.147 3 2887393 —
KSEM2150HPGM 21,50 0.847 3,78 0.149 3 2499777 —
KSEM2170HPGM 21,70 0.854 3,82 0.150 3 3120318 —
KSEM2200HPGM 22,00 0.866 3,87 0.152 3 2499779 5397486
KSEM2250HPGM 22,50 0.886 3,96 0.156 4 2499782 —
KSEM2300HPGM 23,00 0.906 4,04 0.159 4 2449518 5397488
KSEM2400HPGM 24,00 0.945 4,22 0.166 4 2499786 5397490
KSEM2430HPGM 24,30 0.957 4,27 0.168 5 2603030 —
KSEM2450HPGM 24,50 0.965 4,31 0.170 5 2499787 —
KSEM2500HPGM 25,00 0.984 4,40 0.173 5 2499789 5397491
KSEM2550HPGM 25,50 1.004 4,48 0.176 5 2499791 —
KSEM2567HPGM 25,67 1.011 4,51 0.178 5 2499868 5397495
KSEM2600HPGM 26,00 1.024 4,57 0.180 5 2449473 5397497
KSEM2619HPGM 26,19 1.031 4,61 0.182 6 2499869 —
KSEM2650HPGM 26,50 1.043 4,66 0.184 6 2494500 5626731
KSEM2659HPGM 26,59 1.047 4,68 0.184 6 2499870 —
KSEM2700HPGM 27,00 1.063 4,75 0.187 6 2499795 5397499
KSEM2750HPGM 27,50 1.083 4,84 0.191 6 2499796 —
KSEM2800HPGM 28,00 1.102 4,92 0.194 6 2499798 5397500
KSEM2900HPGM 29,00 1.142 5,10 0.201 7 2499802 5515226
KSEM2950HPGM 29,50 1.161 5,19 0.204 7 2499803 —
KSEM3000HPGM 30,00 1.181 5,28 0.208 7 2449475 5397502
KSEM3050HPGM 30,50 1.201 5,36 0.211 8 — 5626740
KSEM3100HPGM 31,00 1.221 5,45 0.215 8 2499810 5626742
KSEM3200HPGM 32,00 1.260 5,63 0.222 8 2499813 5397505
