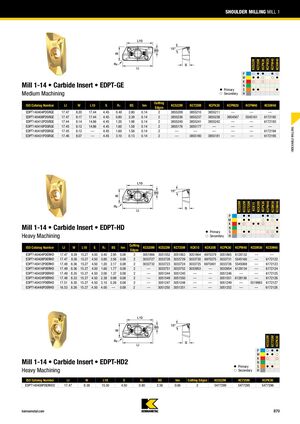

Оптимальный выбор Kennametal 2025 - 2026 - страница 173

Предыдущая страница Следующая страница

Навигация

Mill 1-14 • Карбидная пластина • EDPT-GE

Средняя обработка

Номер каталога ISO LI W L10 S RH BS hm Режущие кромки KC522M KC725M KCPK30 KCPM20 KCPM40 KCSM40
EDPT140404PDSRGE 17.47 8.20 17.44 4.45 0.40 2.80 0.14 2 3855209 3855210 3855211 — — —
EDPT140408PDSRGE 17.47 8.17 17.44 4.45 0.80 2.39 0.14 2 3855236 3855237 3855238 3954567 5545161 6172192
EDPT140412PDSRGE 17.44 8.14 14.86 4.45 1.20 1.98 0.14 2 3855240 3855241 3855242 — — 6172193
EDPT140416PDSRGE 17.45 8.12 14.86 4.45 1.60 1.58 0.14 2 3855176 3855177 — — — —
EDPT140416PDSRGE 17.45 8.12 — 4.45 1.60 1.58 0.14 2 — — — — — 6172194
EDPT140431PDSRGE 17.46 8.07 — 4.45 3.10 0.13 0.14 2 — 3855180 3855181 — — 6172195

Mill 1-14 • Карбидная пластина • EDPT-HD

Тяжелая обработка

Номер каталога ISO LI W L10 S RH BS hm Режущие кромки KC520M KC522M KC725M KCK15 KCK20B KCPK30 KCPM40 KCSM30 KCSM40
EDPT140404PDERHD 17.47 8.39 15.27 4.50 0.40 2.95 0.08 2 3051866 3051552 3051863 3051864 6970379 3051865 6128132 — —
EDPT140408PDERHD 17.47 8.38 15.27 4.50 0.80 2.56 0.08 2 3033727 3033728 3033729 3033730 6970375 3033731 5545160 — 6172122
EDPT140412PDERHD 17.48 8.36 15.27 4.50 1.20 2.17 0.08 2 3032732 3033723 3033724 3033725 6970401 3033726 5545069 — 6172123
EDPT140416PDERHD 17.49 8.36 15.27 4.50 1.60 1.77 0.08 2 — 3033751 3033752 3033953 — 3033954 6128134 — 6172124
EDPT140420PDERHD 17.49 8.35 15.27 4.50 2.00 1.37 0.08 2 — 3051244 3051245 — — 3051246 — — 6172125
EDPT140424PDERHD 17.48 8.33 15.27 4.50 2.38 0.99 0.08 2 — 3051549 3051550 — — 3051551 6128136 — 6172126
EDPT140431PDERHD 17.51 8.30 15.27 4.50 3.10 0.26 0.08 2 — 3051247 3051248 — — 3051249 — 5519983 6172127
EDPT140440PDERHD 16.53 8.26 15.27 4.50 4.00 — 0.08 2 — 3051250 3051251 — — 3051252 — — 6172128

Mill 1-14 • Карбидная пластина • EDPT-HD2

Тяжелая обработка

Номер каталога ISO LI W L10 S RH BS hm Режущие кромки KC522M KC725M KCPK30
EDPT140408PDERHD2 17.47 8.38 15.30 4.50 0.80 2.56 0.06 2 5477299 5477295 5477296
