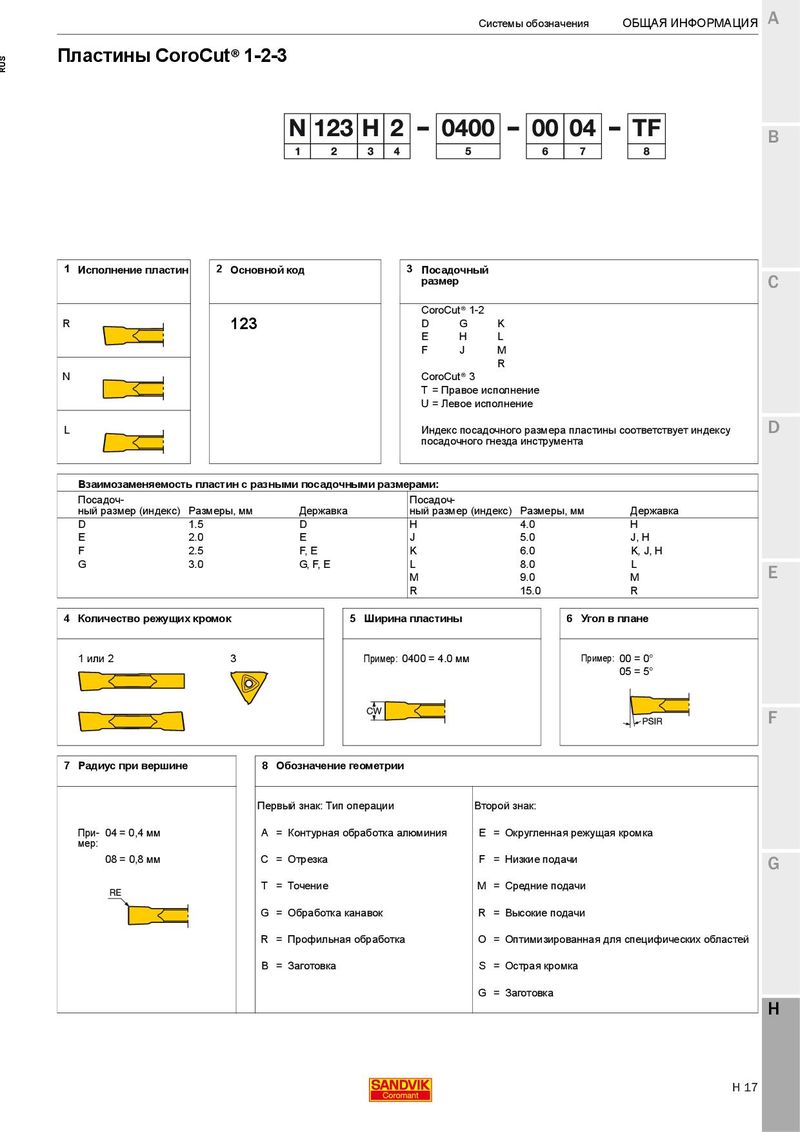

Пластины CoroCut®1-2-3

B

13 Основной код 2 Исполнение пластин Посадочный
размерC
CoroCut®1-2
R123 DGK
EHL
FJM
R
NCoroCut®3
T = Правое исполнение
U = Левое исполнение
LИндекс посадочного размера пластины соответствует индексуD

посадочного гнезда инструмента

Взаимозаменяемость пластин с разными посадочными размерами: Посадоч- Посадоч-

ный размер (индекс)Размеры, ммДержавканый размер (индекс)Размеры, ммДержавка
D1.5DH4.0H
E2.0EJ5.0J, H
F2.5F, EK6.0K, J, H
G3.0G, F, EL8.0L
M9.0M
R15.0R
4Количество режущих кромок5Ширина пластины6Угол в плане
1 или 23Пример: 0400 = 4.0 ммПример: 00 = 0°

05 = 5°

E

F

7 Радиус при вершине 8 Обозначение геометрии

Первый знак: Тип операции Второй знак:

При- 04 = 0,4 ммA = Контурная обработка алюминияE = Округленная режущая кромка
мер:
08 = 0,8 мм C = ОтрезкаF =G Низкие подачи
T = ТочениеM = Средние подачи
G = Обработка канавокR = Высокие подачи
R = Профильная обработкаO =Оптимизированная для специфических областей

B = Заготовка S = Острая кромка G = Заготовка H
