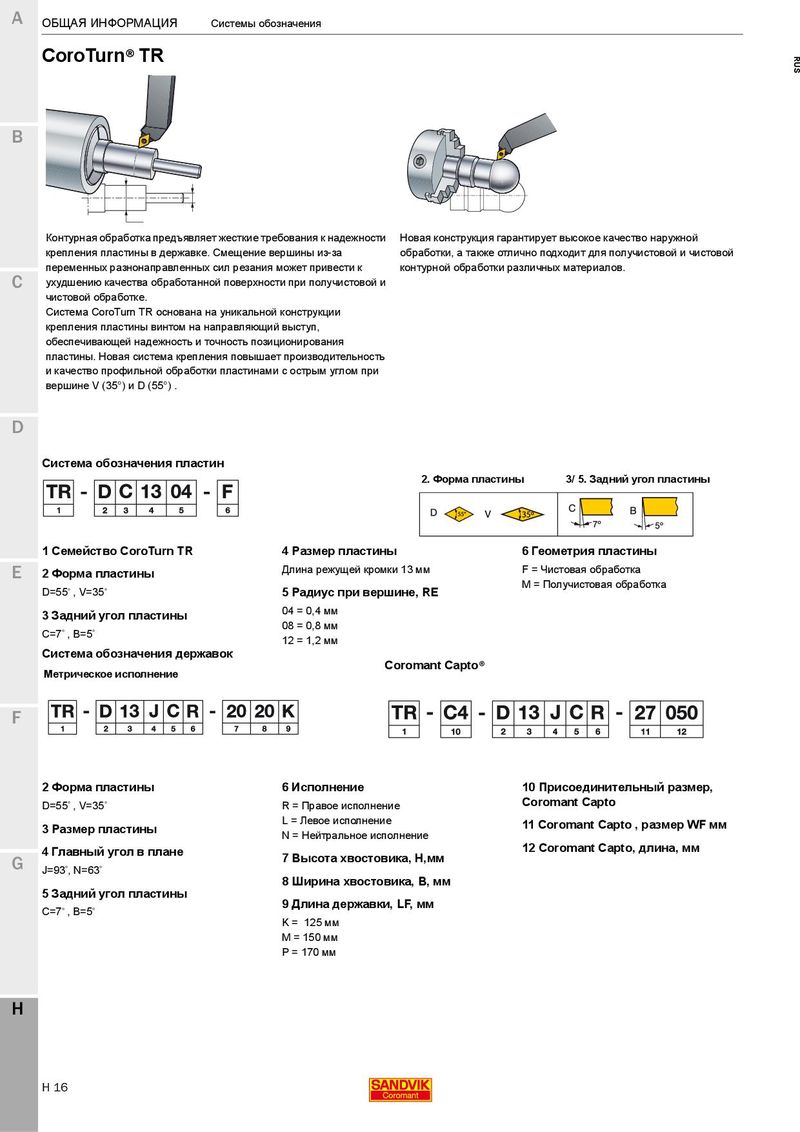

A ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения RUS CoroTurn®TR B Контурная обработка предъявляет жесткие требования к надежности Новая конструкция гарантирует высокое качество наружной крепления пластины в державке. Смещение вершины из-за обработки, а также отлично подходит для получистовой и чистовой переменных разнонаправленных сил резания может привести к контурной обработки различных материалов. C ухудшению качества обработанной поверхности при получистовой и чистовой обработке. Система CoroTurn TR основана на уникальной конструкции крепления пластины винтом на направляющий выступ, обеспечивающей надежность и точность позиционирования пластины. Новая система крепления повышает производительность и качество профильной обработки пластинами с острым углом при вершине V (35°) и D (55°) . D Система обозначения пластин 2. Форма пластины 3/ 5. Задний угол пластины 1 Семейство CoroTurn TR 4 Размер пластины 6 Геометрия пластины Длина режущей кромки 13 мм F = Чистовая обработка E 2 Форма пластины М = Получистовая обработка D=55 ° , V=35 ° 5 Радиус при вершине, RE 04 = 0,4 мм 3 Задний угол пластины 08 = 0,8 мм C=7 ° , B=5 ° 12 = 1,2 мм Система обозначения державок Coromant Capto® Метрическое исполнение F 2 Форма пластины 6 Исполнение 10 Присоединительный размер, D=55 ° , V=35 ° R = Правое исполнение Coromant Capto L = Левое исполнение 3 Размер пластины 11 Coromant Capto , размер WF мм N = Нейтральное исполнение 4 Главный угол в плане 12 Coromant Capto, длина, мм 7 Высота хвостовика, H,мм G J=93 ° , N=63 ° 8 Ширина хвостовика, В, мм 5 Задний угол пластины 9 Длина державки, LF, мм C=7 ° , B=5 ° K = 125 мм M = 150 мм P = 170 мм H ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения H 16
