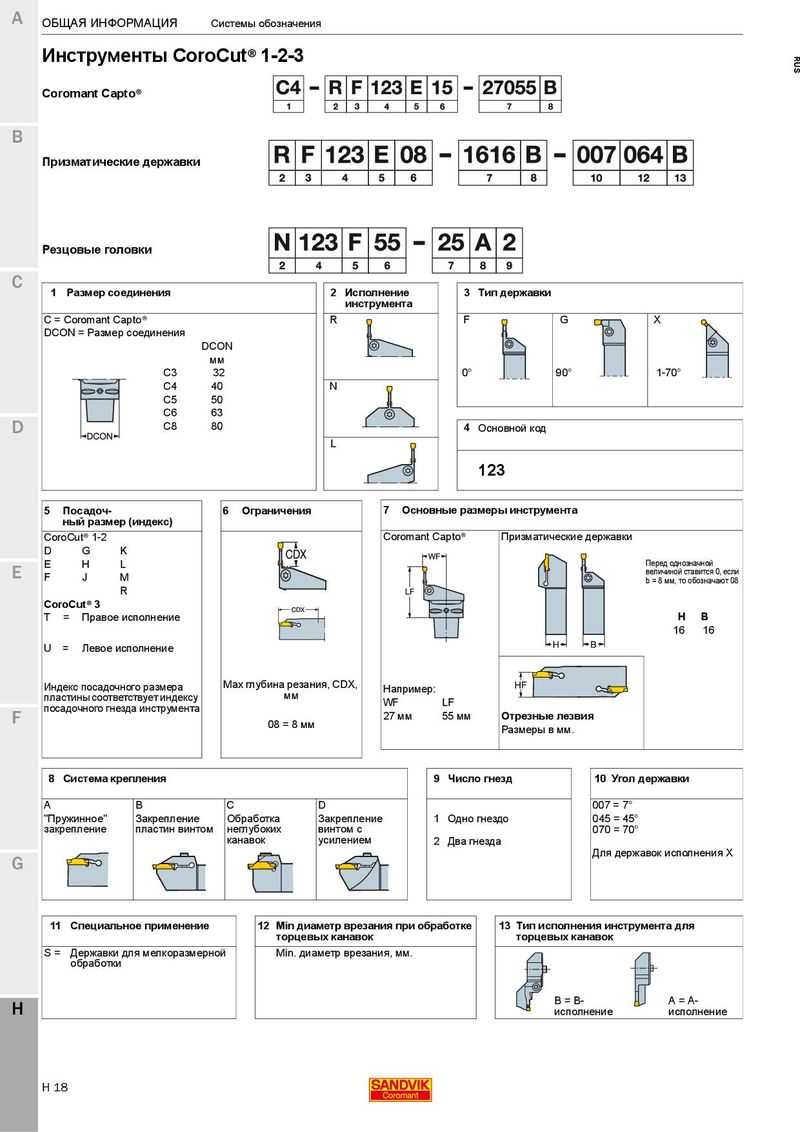

A ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения RUS Инструменты CoroCut®1-2-3 Coromant Capto® B Призматические державки Резцовые головки C 1 Размер соединения 2 Исполнение 3 Тип державки инструмента C = Coromant Capto® R F G X DCON = Размер соединения DCON мм C3 32 0° 90° 1-70° C4 40 N C5 50 C6 63 D C8 80 4 Основной код L 123 5 Посадоч- 6 Ограничения 7 Основные размеры инструмента ный размер (индекс) CoroCut®1-2 Coromant Capto® Призматические державки D G K E H L Перед однозначной величиной ставится 0, если E F J M b = 8 мм, то обозначают 08 R CoroCut®3 T = Правое исполнение H B 16 16 U = Левое исполнение Индекс посадочного размера Max глубина резания, CDX, Например: пластины соответствует индексу мм WF LF посадочного гнезда инструмента 27 мм 55 мм Отрезные лезвия F 08 = 8 мм Размеры в мм. 8 Система крепления 9 Число гнезд 10 Угол державки A B C D 007 = 7° "Пружинное" Закрепление Обработка Закрепление 1 Одно гнездо 045 = 45° закрепление пластин винтом неглубоких винтом с 070 = 70° канавок усилением 2 Два гнезда Для державок исполнения X G 11 Специальное применение 12 Min диаметр врезания при обработке 13 Тип исполнения инструмента для торцевых канавок торцевых канавок S = Державки для мелкоразмерной Min. диаметр врезания, мм. обработки B = B- A = A- H исполнение исполнение ОБЩАЯ ИНФОРМАЦИЯ Системы обозначения H 18
