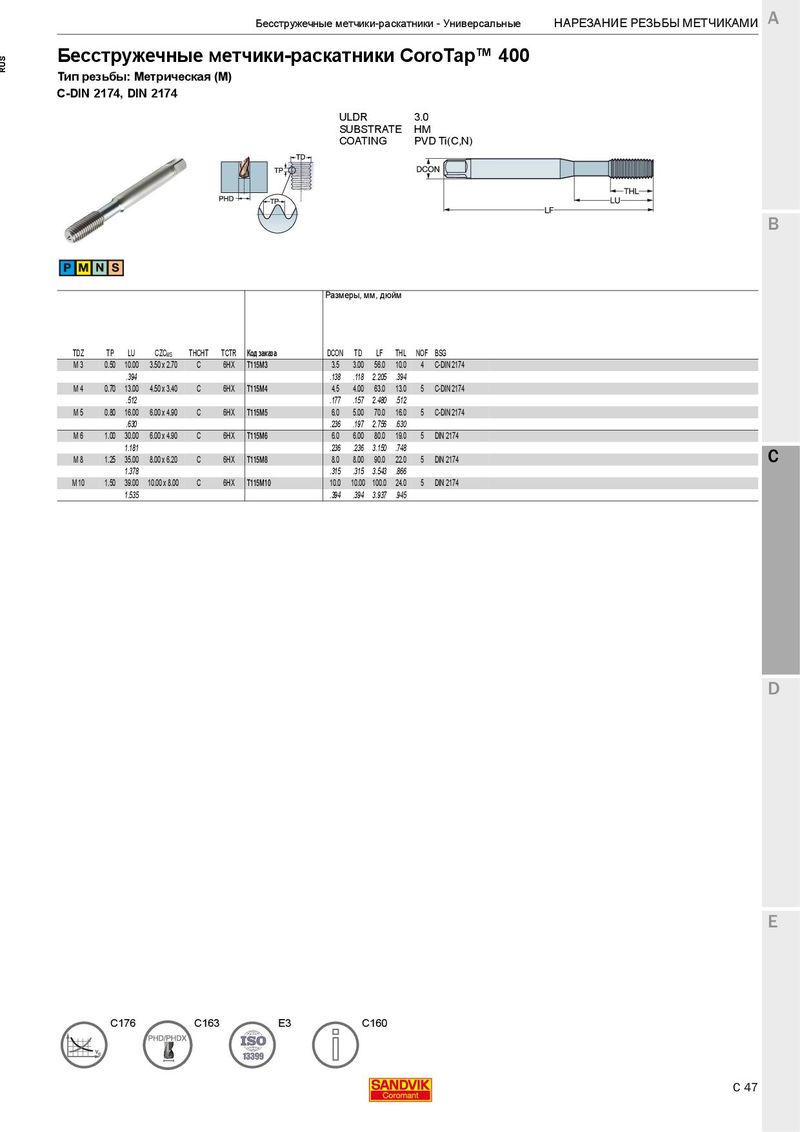

ULDR 3.0 SUBSTRATE HM COATING PVD Ti(C,N)
B
| Разме | ры, м | м, дю | йм | |||||||||
| TDZ | TP | LU | CZCMS | THCHT | TCTR | Код заказа | DCON | TD | LF | THL | NOF | BSG |
| M 3 | 0.50 | 10.00 | 3.50 x 2.70 | C | 6HX | T115M3 | 3.5 | 3.00 | 56.0 | 10.0 | 4 | C-DIN 2174 |
| .394 | .138 | .118 | 2.205 | .394 | ||||||||
| M 4 | 0.70 | 13.00 | 4.50 x 3.40 | C | 6HX | T115M4 | 4.5 | 4.00 | 63.0 | 13.0 | 5 | C-DIN 2174 |
| .512 | .177 | .157 | 2.480 | .512 | ||||||||
| M 5 | 0.80 | 16.00 | 6.00 x 4.90 | C | 6HX | T115M5 | 6.0 | 5.00 | 70.0 | 16.0 | 5 | C-DIN 2174 |
| .630 | .236 | .197 | 2.756 | .630 | ||||||||
| M 6 | 1.00 | 30.00 | 6.00 x 4.90 | C | 6HX | T115M6 | 6.0 | 6.00 | 80.0 | 19.0 | 5 | DIN 2174 |
| 1.181 | .236 | .236 | 3.150 | .748 | ||||||||
| M 8 | 1.25 | 35.00 | 8.00 x 6.20 | C | 6HX | T115M8 | 8.0 | 8.00 | 90.0 | 22.0 | 5 | DIN 2174 |
| 1.378 | .315 | .315 | 3.543 | .866 | ||||||||
| M 10 | 1.50 | 39.00 | 10.00 x 8.00 | C | 6HX | T115M10 | 10.0 | 10.00 | 100.0 | 24.0 | 5 | DIN 2174 |
| 1.535 | .394 | .394 | 3.937 | .945 |
D
E
C176 C163 E3 C160
