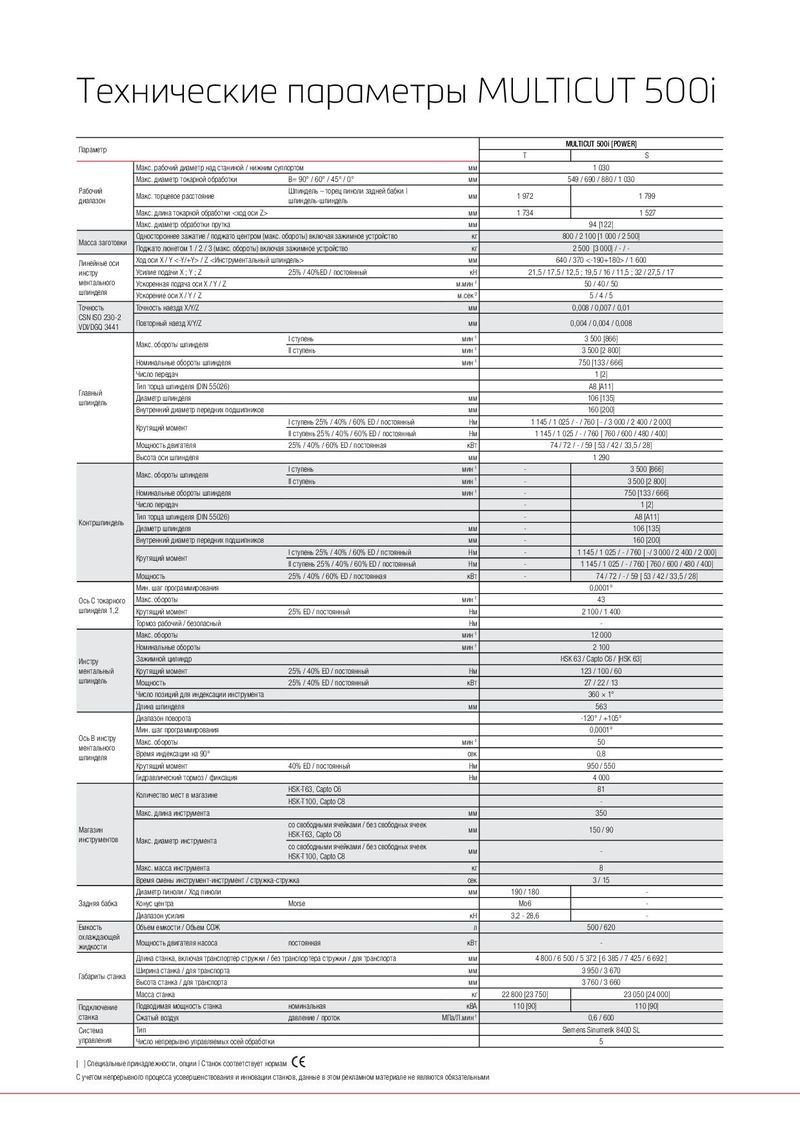

Технические параметры MULTICUT 500i MULTICUT 500i [POWER] Параметр T S Макс. рабочий диаметр над станиной / нижним суппортом мм 1 030 Макс. диаметр токарной обработки B= 90° / 60° / 45° / 0° мм 549 / 690 / 880 / 1 030 Рабочий Шпиндель – торец пиноли задней бабки | Макс. торцевое расстояние мм 1 972 1 799 диапазон шпиндель-шпиндель Макс. длина токарной обработки <ход оси Z> мм 1 734 1 527 Макс. диаметр обработки прутка мм 94 [122] Одностороннее зажатие / поджато центром (макс. обороты) включая зажимное устройство кг 800 / 2 100 [1 000 / 2 500] Масса заготовки Поджато люнетом 1 / 2 / 3 (макс. обороты) включая зажимное устройство кг 2 500 [3 000] / - / - Линейные оси Xод оси X / Y <-Y/+Y> / Z <Инструментальный шпиндель> мм 640 / 370 <-190+180> / 1 600 инстру Усилие подачи X ; Y ; Z 25% / 40%ED / постоянный кН 21,5 / 17,5 / 12,5 ; 19,5 / 16 / 11,5 ; 32 / 27,5 / 17 ментального Ускоренная подача оси X / Y / Z м.мин-1 50 / 40 / 50 шпинделя Ускорение оси X / Y / Z м.сек-2 5/4/5 Точность Точность наезда X/Y/Z мм 0,008 / 0,007 / 0,01 CSN ISO 230-2 VDI/DGQ 3441 Повторный наезд X/Y/Z мм 0,004 / 0,004 / 0,008 I ступень мин-1 3 500 [866] Макс. обороты шпинделя II ступень мин-1 3 500 [2 800] Номинальные обороты шпинделя мин-1 750 [133 / 666] Число передач 1 [2] Тип торца шпинделя (DIN 55026) A8 [A11] Главный Диаметр шпинделя мм 106 [135] шпиндель Внутренний диаметр передних подшипников мм 160 [200] I ступень 25% / 40% / 60% ED / постоянный Нм 1 145 / 1 025 / - / 760 [ - / 3 000 / 2 400 / 2 000] Крутящий момент II ступень 25% / 40% / 60% ED / постоянный Нм 1 145 / 1 025 / - / 760 [ 760 / 600 / 480 / 400] Мощность двигателя 25% / 40% / 60% ED / постоянная кВт 74 / 72 / - / 59 [ 53 / 42 / 33,5 / 28] Высота оси шпинделя мм 1 290 I ступень мин-1 - 3 500 [866] Макс. обороты шпинделя II ступень мин-1 - 3 500 [2 800] Номинальные обороты шпинделя мин-1 - 750 [133 / 666] Число передач - 1 [2] Тип торца шпинделя (DIN 55026) - A8 [A11] Контршпиндель Диаметр шпинделя мм - 106 [135] Внутренний диаметр передних подшипников мм - 160 [200] I ступень 25% / 40% / 60% ED / пстоянный Нм - 1 145 / 1 025 / - / 760 [ -/ 3 000 / 2 400 / 2 000] Крутящий момент II ступень 25% / 40% / 60% ED / постоянный Нм - 1 145 / 1 025 / - / 760 [ 760 / 600 / 480 / 400] Мощность 25% / 40% / 60% ED / постоянная кВт - 74 / 72 / - / 59 [ 53 / 42 / 33,5 / 28] Мин. шаг программирования 0,0001° Ось C токарного Макс. обороты мин-1 43 шпинделя 1,2 Крутящий момент 25% ED / постоянный Нм 2 100 / 1 400 Тормоз рабочий / безопасный Нм - Макс. обороты мин-1 12 000 Номинальные обороты мин-1 2 100 Инстру Зажимной цилиндр HSK 63 / Capto C6 / [HSK 63] ментальный Крутящий момент 25% / 40% ED / постоянный Нм 123 / 100 / 60 шпиндель Мощность 25% / 40% ED / постоянный кВт 27 / 22 / 13 Число позиций для индексации инструмента 360 × 1° Длина шпинделя мм 563 Диапазон поворота -120° / +105° Мин. шаг программирования 0,0001° Ось B инстру Макс. обороты мин-1 50 ментального шпинделя Время индексации на 90° сек 0,8 Крутящий момент 40% ED / постоянный Нм 950 / 550 Гидравлический тормоз / фиксация Нм 4 000 HSK-T63, Capto C6 81 Количество мест в магазине HSK-T100, Capto C8 - Макс. длина инструмента мм 350 со свободными ячейками / без свободных ячеек Магазин мм 150 / 90 HSK-T63, Capto C6 инструментов Макс. диаметр инструмента со свободными ячейками / без свободных ячеек мм - HSK-T100, Capto C8 Макс. масса инструмента кг 8 Время смены инструмент-инструмент / стружка-стружка сек 3 / 15 Диаметр пиноли / Ход пиноли мм 190 / 180 - Задняя бабка Конус центра Morse Mo6 - Диапазон усилия кН 3,2 - 28,6 - Емкость Объем емкости / Объем СОЖ л 500 / 620 охлаждающей жидкости Мощность двигателя насоса постоянная кВт - Длина станка, включая транспортер стружки / без транспортера стружки / для транспорта мм 4 800 / 6 500 / 5 372 [ 6 385 / 7 425 / 6 692 ] Ширина станка / для транспорта мм 3 950 / 3 670 Габариты станка Высота станка / для транспорта мм 3 760 / 3 660 Масса станка кг 22 800 [23 750] 23 050 [24 000] Подключение Подводимая мощность станка номинальная кВА 110 [90] 110 [90] станка Сжатый воздух давление / проток МПа/Л.мин-1 0,6 / 600 Система Тип Siemens Sinumerik 840D SL управления Число непрерывно управляемых осей обработки 5 [ ] Специальные принадлежности, опции | Станок соответствует нормам С учетом непрерывного процесса усовершенствования и инновации станков, данные в этом рекламном материале не являются обязательными
