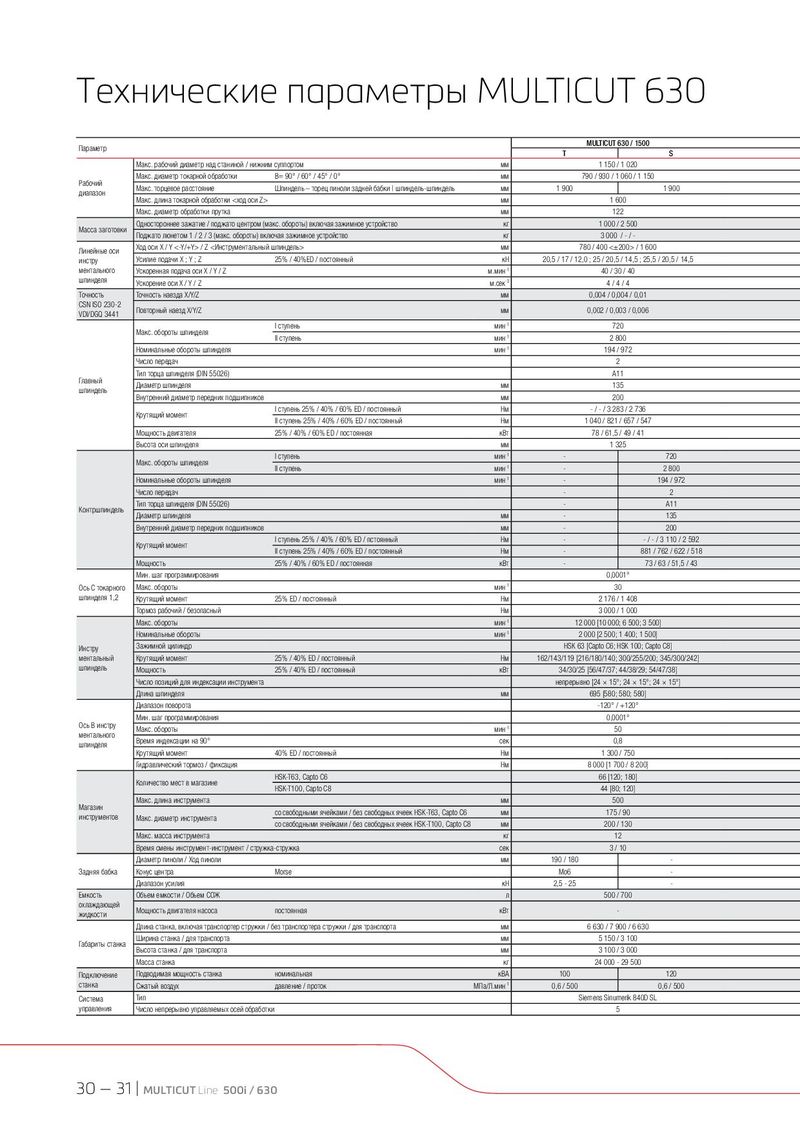

Технические параметры MULTICUT 630 MULTICUT 630 / 1500 Параметр T S Макс. рабочий диаметр над станиной / нижним суппортом мм 1 150 / 1 020 Макс. диаметр токарной обработки B= 90° / 60° / 45° / 0° мм 790 / 930 / 1 060 / 1 150 Рабочий Макс. торцевое расстояние Шпиндель – торец пиноли задней бабки | шпиндель-шпиндель мм 1 900 1 900 диапазон Макс. длина токарной обработки <ход оси Z> мм 1 600 Макс. диаметр обработки прутка мм 122 Одностороннее зажатие / поджато центром (макс. обороты) включая зажимное устройство кг 1 000 / 2 500 Масса заготовки Поджато люнетом 1 / 2 / 3 (макс. обороты) включая зажимное устройство кг 3 000 / - / - Линейные оси Xод оси X / Y <-Y/+Y> / Z <Инструментальный шпиндель> мм 780 / 400 <±200> / 1 600 инстру Усилие подачи X ; Y ; Z 25% / 40%ED / постоянный кН 20,5 / 17 / 12,0 ; 25 / 20,5 / 14,5 ; 25,5 / 20,5 / 14,5 ментального Ускоренная подача оси X / Y / Z м.мин-1 40 / 30 / 40 шпинделя Ускорение оси X / Y / Z м.сек-2 4/4/4 Точность Точность наезда X/Y/Z мм 0,004 / 0,004 / 0,01 CSN ISO 230-2 VDI/DGQ 3441 Повторный наезд X/Y/Z мм 0,002 / 0,003 / 0,006 I ступень мин-1 720 Макс. обороты шпинделя II ступень мин-1 2 800 Номинальные обороты шпинделя мин-1 194 / 972 Число передач 2 Тип торца шпинделя (DIN 55026) A11 Главный Диаметр шпинделя мм 135 шпиндель Внутренний диаметр передних подшипников мм 200 I ступень 25% / 40% / 60% ED / постоянный Нм - / - / 3 283 / 2 736 Крутящий момент II ступень 25% / 40% / 60% ED / постоянный Нм 1 040 / 821 / 657 / 547 Мощность двигателя 25% / 40% / 60% ED / постоянная кВт 78 / 61,5 / 49 / 41 Высота оси шпинделя мм 1 325 I ступень мин-1 - 720 Макс. обороты шпинделя II ступень мин-1 - 2 800 Номинальные обороты шпинделя мин-1 - 194 / 972 Число передач - 2 Тип торца шпинделя (DIN 55026) - A11 Контршпиндель Диаметр шпинделя мм - 135 Внутренний диаметр передних подшипников мм - 200 I ступень 25% / 40% / 60% ED / пстоянный Нм - - / - / 3 110 / 2 592 Крутящий момент II ступень 25% / 40% / 60% ED / постоянный Нм - 881 / 762 / 622 / 518 Мощность 25% / 40% / 60% ED / постоянная кВт - 73 / 63 / 51,5 / 43 Мин. шаг программирования 0,0001° Ось C токарного Макс. обороты мин-1 30 шпинделя 1,2 Крутящий момент 25% ED / постоянный Нм 2 176 / 1 408 Тормоз рабочий / безопасный Нм 3 000 / 1 000 Макс. обороты мин-1 12 000 [10 000; 6 500; 3 500] Номинальные обороты мин-1 2 000 [2 500; 1 400; 1 500] Инстру Зажимной цилиндр HSK 63 [Capto C6; HSK 100; Capto C8] ментальный Крутящий момент 25% / 40% ED / постоянный Нм 162/143/119 [216/180/140; 300/255/200; 345/300/242] шпиндель Мощность 25% / 40% ED / постоянный кВт 34/30/25 [56/47/37; 44/38/29; 54/47/38] Число позиций для индексации инструмента непрерывно [24 × 15°; 24 × 15°; 24 × 15°] Длина шпинделя мм 695 [580; 580; 580] Диапазон поворота -120° / +120° Мин. шаг программирования 0,0001° Ось B инстру Макс. обороты мин-1 50 ментального шпинделя Время индексации на 90° сек 0,8 Крутящий момент 40% ED / постоянный Нм 1 300 / 750 Гидравлический тормоз / фиксация Нм 8 000 [1 700 / 8 200] HSK-T63, Capto C6 66 [120; 180] Количество мест в магазине HSK-T100, Capto C8 44 [80; 120] Макс. длина инструмента мм 500 Магазин со свободными ячейками / без свободных ячеек HSK-T63, Capto C6 мм 175 / 90 инструментов Макс. диаметр инструмента со свободными ячейками / без свободных ячеек HSK-T100, Capto C8 мм 200 / 130 Макс. масса инструмента кг 12 Время смены инструмент-инструмент / стружка-стружка сек 3 / 10 Диаметр пиноли / Ход пиноли мм 190 / 180 - Задняя бабка Конус центра Morse Mo6 - Диапазон усилия кН 2,5 - 25 - Емкость Объем емкости / Объем СОЖ л 500 / 700 охлаждающей жидкости Мощность двигателя насоса постоянная кВт - Длина станка, включая транспортер стружки / без транспортера стружки / для транспорта мм 6 630 / 7 900 / 6 630 Ширина станка / для транспорта мм 5 150 / 3 100 Габариты станка Высота станка / для транспорта мм 3 100 / 3 000 Масса станка кг 24 000 - 29 500 Подключение Подводимая мощность станка номинальная кВА 100 120 станка Сжатый воздух давление / проток МПа/Л.мин-1 0,6 / 500 0,6 / 500 Система Тип Siemens Sinumerik 840D SL управления Число непрерывно управляемых осей обработки 5 30 — 31 | MULTICUT Line 500i / 630
