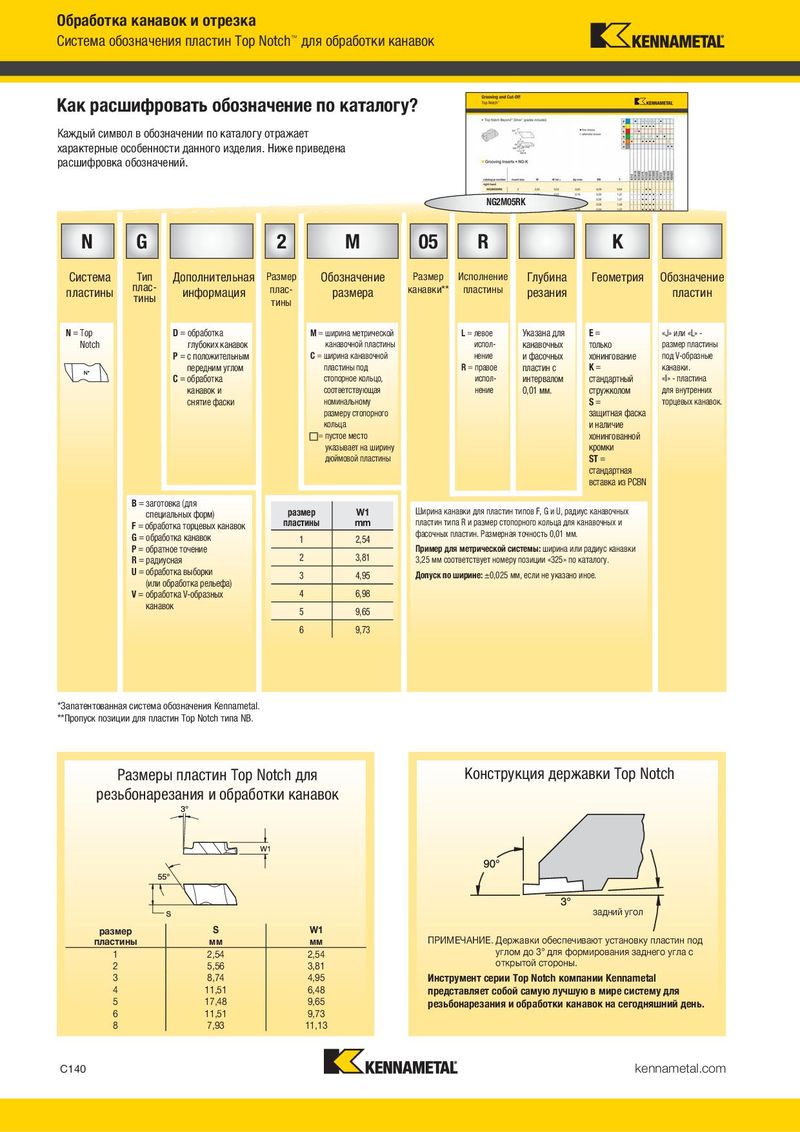

Обработка канавок и отрезка Система обозначения пластин Top Notch™ для обработки канавок Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Ниже приведена расшифровка обозначений. NG2M05RK N G 2 M 05 R K Система Тип Дополнительная Размер Обозначение Размер Исполнение Глубина Геометрия Обозначение пластины плас- информация плас- размера канавки** пластины резания пластин тины тины N = Top D = обработка M = ширина метрической L = левое Указана для E= «J» или «L» - Notch глубоких канавок канавочной пластины испол- канавочных только размер пластины P = с положительным C = ширина канавочной нение и фасочных хонингование под V-образные передним углом пластины под R = правое пластин с K= канавки. C = обработка стопорное кольцо, испол- интервалом стандартный «I» - пластина канавок и соответствующая нение 0,01 мм. стружколом для внутренних снятие фаски номинальному S= торцевых канавок. размеру стопорного защитная фаска кольца и наличие = пустое место хонингованной указывает на ширину кромки дюймовой пластины ST = стандартная вставка из PCBN B = заготовка (для размер W1 Ширина канавки для пластин типов F, G и U, радиус канавочных специальных форм) пластины mm пластин типа R и размер стопорного кольца для канавочных и F = обработка торцевых канавок фасочных пластин. Размерная точность 0,01 мм. G = обработка канавок 1 2,54 P = обратное точение Пример для метрической системы: ширина или радиус канавки R = радиусная 2 3,81 3,25 мм соответствует номеру позиции «325» по каталогу. U = обработка выборки 3 4,95 Допуск по ширине: ±0,025 мм, если не указано иное. (или обработка рельефа) V = обработка V-образных 4 6,98 канавок 5 9,65 6 9,73 *Запатентованная система обозначения Kennametal. **Пропуск позиции для пластин Top Notch типа NB. Размеры пластин Top Notch для Конструкция державки Top Notch резьбонарезания и обработки канавок задний угол размер S W1 пластины мм мм ПРИМЕЧАНИЕ. Державки обеспечивают установку пластин под 1 2,54 2,54 углом до 3° для формирования заднего угла с 2 5,56 3,81 открытой стороны. 3 8,74 4,95 Инструмент серии Top Notch компании Kennametal 4 11,51 6,48 представляет собой самую лучшую в мире систему для 5 17,48 9,65 резьбонарезания и обработки канавок на сегодняшний день. 6 11,51 9,73 8 7,93 11,13 C140 kennametal.com
