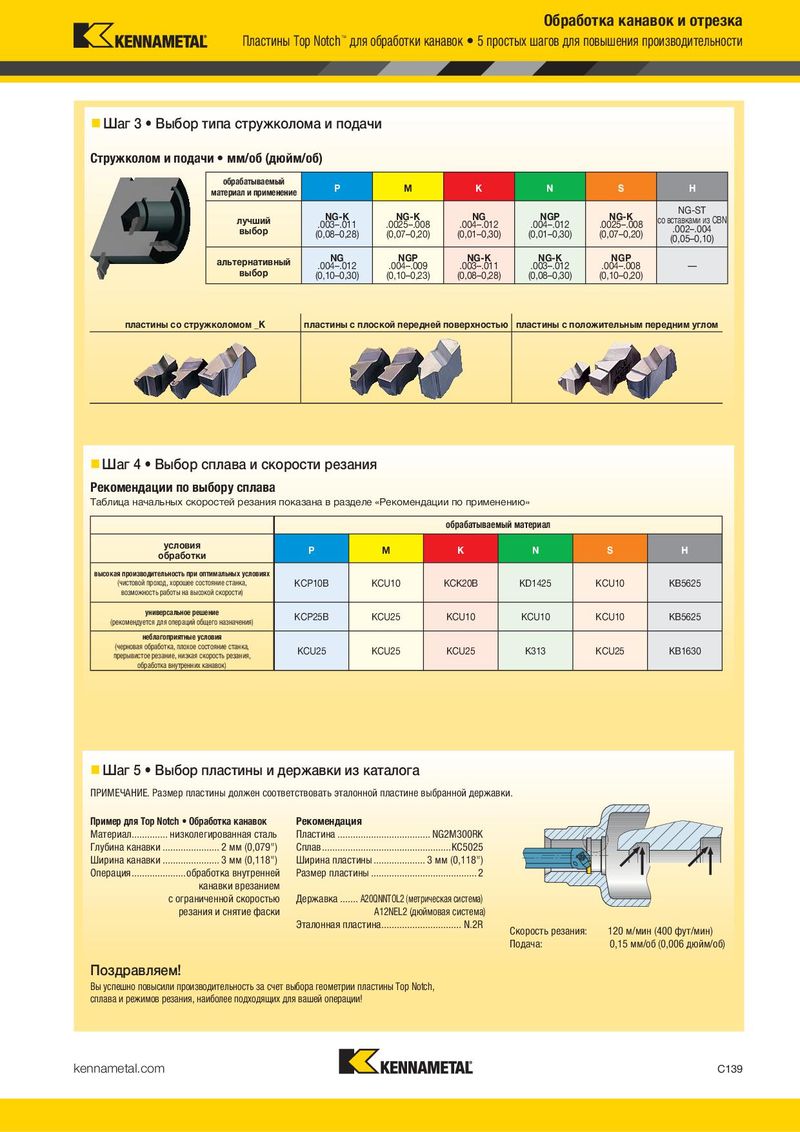

Основной каталог Kennametal невращающиеся инструменты - страница 549

Предыдущая страница Следующая страница

Навигация

Пластины Top Notch™ для обработки канавок 5 простых шагов для повышения производительности Пластины Top Notch™ для обработки канавок 5 простых шагов для повышения производительности

  • Шаг 1 Выбор системы на основе требуемой глубины канавки
  • Шаг 3 Выбор типа стружколома и подачи

Необходимые исходные данные Top Notch™ Стружколом и подачи мм/об (дюйм/об)

  • Глубина, ширина и профиль канавки.
  • Обрабатываемый материал. обрабатываемый

P M K N S H

  • Выполняемая операция (обработка торцевых, материал и применение наружных или внутренних канавок). NG-ST
NG-KNG-KNGNGPNG-Kсо вставками из CBN
• Требования к державке (хвостовик KM™лучший .003–.011.0025–.008.004–.012.004–.012.0025–.008
выбор.002–.004
или прямоугольного сечения, правое/левое(0,08–0,28)(0,07–0,20)(0,01–0,30)(0,01–0,30)(0,07–0,20)
(0,05–0,10)
исполнение).
NGNGPNG-KNG-KNGP
альтернативный .004–.012.004–.009.003–.011.003–.012.004–.008—
выбор(0,10–0,30)(0,10–0,23)(0,08–0,28)(0,08–0,30)(0,10–0,20)

Обработка канавок

пластины со стружколомом _K пластины с плоской передней поверхностью пластины с положительным передним углом Для обработки канавок с отношением глубины к ширине 1,5 ознакомьтесь с таблицей характеристик системы и перейдите к Шагу 2.

Система Top Notch для обработки внутренних, наружных и торцевых канавок

  • Шаг 4 Выбор сплава и скорости резания

минимум максимум

возможности системыдюйм (мм)дюйм (мм)Рекомендации по выбору сплава
обработка наружных/внутреннихширина0.31 (0,79).375 (9,53)Таблица начальных скоростей резания показана в разделе «Рекомендации по применению»
канавокглубина.050 (1,27).375 (9,53)
обрабатываемый материал
ширина.125 (3,18).375 (9,53)
условия

обработка торцевых канавок P M K N S H

глубина.150 (3,81).250 (6,35)обработки
обработка внутренних канавокдиаметр.440 (11,2)—высокая производительность при оптимальных условиях

(чистовой проход, хорошее состояние станка, KCP10B KCU10 KCK20B KD1425 KCU10 KB5625

стандартная.940 (23,9)—возможность работы на высокой скорости)
диаметр торцевой канавки
глубокая1.875 (47,6)—

универсальное решение KCP25B KCU25 KCU10 KCU10 KCU10 KB5625

ширина.062 (1,57).250 (6,35)(рекомендуется для операций общего назначения)
обработка глубоких наружных/
внутренних канавокнеблагоприятные условия
глубина.125 (3,18).500 (12,70)(черновая обработка, плохое состояние станка,
KCU25KCU25KCU25K313KCU25KB1630
прерывистое резание, низкая скорость резания,
обработка глубоких торцевыхширина.125 (3,18).250 (6,35)обработка внутренних канавок)
канавокглубина.250 (6,35).500 (12,70)
  • Шаг 5 Выбор пластины и державки из каталога

Шаг 2 Выбор державки, соответствующей данной операции

ПРИМЕЧАНИЕ. Ассортимент включает традиционные державки прямоугольного сечения, а также быстросменные модульные инструменты. ПРИМЕЧАНИЕ. Размер пластины должен соответствовать эталонной пластине выбранной державки. Размер пластины должен соответствовать эталонной пластине выбранной державки.

Пример для Top Notch • Обработка канавокРекомендация
Материал .............. низколегированная стальПластина .................................... NG2M300RK
Глубина канавки ...................... 2 мм (0,079")Сплав ..................................................KC5025
Ширина канавки ...................... 3 мм (0,118")Ширина пластины .................... 3 мм (0,118")
Операция .....................обработка внутреннейРазмер пластины .........................................2
канавки врезанием
с ограниченной скоростьюДержавка ....... A20QNNTOL2 (метрическая система)
резания и снятие фаскиA12NEL2 (дюймовая система)

Эталонная пластина ............................... N.2R Скорость резания: 120 м/мин (400 фут/мин) Подача: 0,15 мм/об (0,006 дюйм/об) Поздравляем!

Вы успешно повысили производительность за счет выбора геометрии пластины Top Notch, сплава и режимов резания, наиболее подходящих для вашей операции!

обрабатываемый материал
условия обработкиPMKNSH
высокая производительность при оптимальных условиях (чистовой проход, хорошее состояние станка, возможность работы на высокой скорости)KCP10BKCU10KCK20BKD1425KCU10KB5625
универсальное решение (рекомендуется для операций общего назначения)KCP25BKCU25KCU10KCU10KCU10KB5625
неблагоприятные условия (черновая обработка, плохое состояние станка, прерывистое резание, низкая скорость резания, обработка внутренних канавок)KCU25KCU25KCU25K313KCU25KB1630
