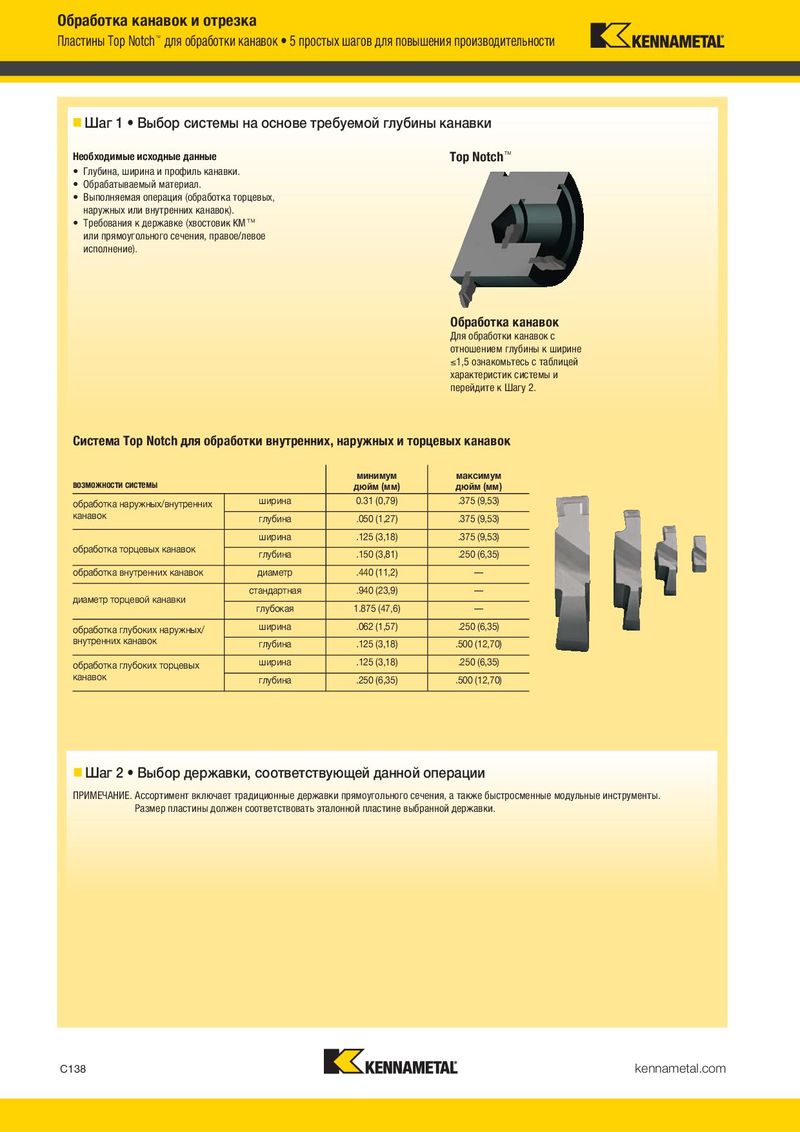

Пластины Top Notch™ для обработки канавок 5 простых шагов для повышения производительности Пластины Top Notch™ для обработки канавок 5 простых шагов для повышения производительности
- Шаг 1 Выбор системы на основе требуемой глубины канавки
- Шаг 3 Выбор типа стружколома и подачи
Необходимые исходные данные Top Notch™ Стружколом и подачи мм/об (дюйм/об)
- Глубина, ширина и профиль канавки.
- Обрабатываемый материал. обрабатываемый
P M K N S H
- Выполняемая операция (обработка торцевых, материал и применение наружных или внутренних канавок). NG-ST
| NG-K | NG-K | NG | NGP | NG-K | со вставками из CBN | |||||||
| • Требования к державке (хвостовик KM™ | лучший | .003–.011 | .0025–.008 | .004–.012 | .004–.012 | .0025–.008 | ||||||
| выбор | .002–.004 | |||||||||||
| или прямоугольного сечения, правое/левое | (0,08–0,28) | (0,07–0,20) | (0,01–0,30) | (0,01–0,30) | (0,07–0,20) | |||||||
| (0,05–0,10) | ||||||||||||
| исполнение). | ||||||||||||
| NG | NGP | NG-K | NG-K | NGP | ||||||||
| альтернативный | .004–.012 | .004–.009 | .003–.011 | .003–.012 | .004–.008 | — | ||||||
| выбор | (0,10–0,30) | (0,10–0,23) | (0,08–0,28) | (0,08–0,30) | (0,10–0,20) |
Обработка канавок
пластины со стружколомом _K пластины с плоской передней поверхностью пластины с положительным передним углом Для обработки канавок с отношением глубины к ширине 1,5 ознакомьтесь с таблицей характеристик системы и перейдите к Шагу 2.
Система Top Notch для обработки внутренних, наружных и торцевых канавок
- Шаг 4 Выбор сплава и скорости резания
минимум максимум
| возможности системы | дюйм (мм) | дюйм (мм) | Рекомендации по выбору сплава | |
| обработка наружных/внутренних | ширина | 0.31 (0,79) | .375 (9,53) | Таблица начальных скоростей резания показана в разделе «Рекомендации по применению» |
| канавок | глубина | .050 (1,27) | .375 (9,53) | |
| обрабатываемый материал | ||||
| ширина | .125 (3,18) | .375 (9,53) | ||
| условия |
обработка торцевых канавок P M K N S H
| глубина | .150 (3,81) | .250 (6,35) | обработки | |||
| обработка внутренних канавок | диаметр | .440 (11,2) | — | высокая производительность при оптимальных условиях |
(чистовой проход, хорошее состояние станка, KCP10B KCU10 KCK20B KD1425 KCU10 KB5625
| стандартная | .940 (23,9) | — | возможность работы на высокой скорости) | |
| диаметр торцевой канавки | ||||
| глубокая | 1.875 (47,6) | — |
универсальное решение KCP25B KCU25 KCU10 KCU10 KCU10 KB5625
| ширина | .062 (1,57) | .250 (6,35) | (рекомендуется для операций общего назначения) | ||
| обработка глубоких наружных/ | |||||
| внутренних канавок | неблагоприятные условия | ||||
| глубина | .125 (3,18) | .500 (12,70) | (черновая обработка, плохое состояние станка, |
| KCU25 | KCU25 | KCU25 | K313 | KCU25 | KB1630 | |
| прерывистое резание, низкая скорость резания, |
| обработка глубоких торцевых | ширина | .125 (3,18) | .250 (6,35) | обработка внутренних канавок) |
| канавок | глубина | .250 (6,35) | .500 (12,70) |
- Шаг 5 Выбор пластины и державки из каталога
Шаг 2 Выбор державки, соответствующей данной операции
ПРИМЕЧАНИЕ. Ассортимент включает традиционные державки прямоугольного сечения, а также быстросменные модульные инструменты. ПРИМЕЧАНИЕ. Размер пластины должен соответствовать эталонной пластине выбранной державки. Размер пластины должен соответствовать эталонной пластине выбранной державки.
| Пример для Top Notch • Обработка канавок | Рекомендация | |
| Материал .............. низколегированная сталь | Пластина .................................... NG2M300RK | |
| Глубина канавки ...................... 2 мм (0,079") | Сплав ..................................................KC5025 | |
| Ширина канавки ...................... 3 мм (0,118") | Ширина пластины .................... 3 мм (0,118") | |
| Операция .....................обработка внутренней | Размер пластины .........................................2 | |
| канавки врезанием | ||
| с ограниченной скоростью | Державка ....... A20QNNTOL2 (метрическая система) | |
| резания и снятие фаски | A12NEL2 (дюймовая система) |
Эталонная пластина ............................... N.2R Скорость резания: 120 м/мин (400 фут/мин) Подача: 0,15 мм/об (0,006 дюйм/об)
| возможности системы | минимум дюйм(мм) | максимум дюйм(мм) | |
| обработка наружных/внутренних | ширина | 0.31 (0,79) | .375 (9,53) |
| канавок | глубина | .050 (1,27) | .375 (9,53) |
| ширина | .125 (3,18) | .375 (9,53) | |
| обработка торцевых канавок | глубина | .150 (3,81) | .250 (6,35) |
| обработка внутренних канавок | диаметр | .440 (11,2) | — |
| й | стандартная | .940 (23,9) | — |
| диаметр торцево канавки | глубокая | 1.875 (47,6) | — |
| обработка глубоких наружных/ | ширина | .062 (1,57) | .250 (6,35) |
| внутренних канавок | глубина | .125 (3,18) | .500 (12,70) |
| обработка глубоких торцевых | ширина | .125 (3,18) | .250 (6,35) |
| канавок | глубина | .250 (6,35) | .500 (12,70) |
