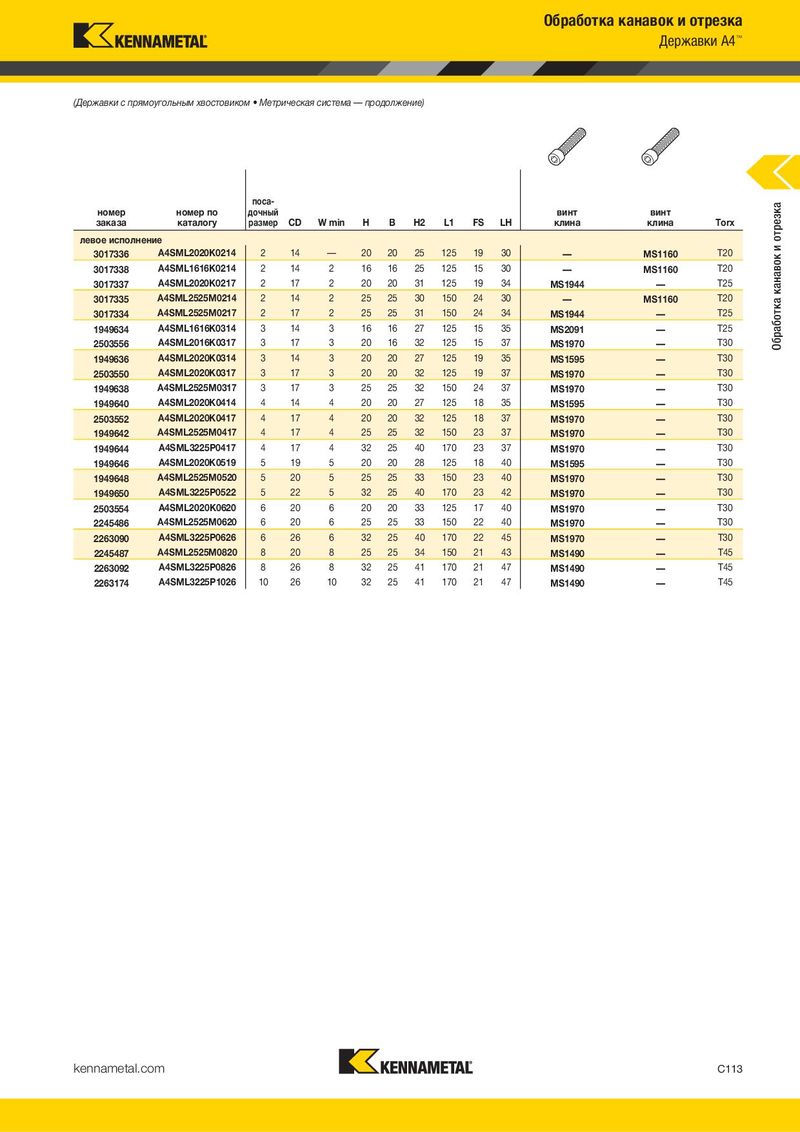

(Державки с прямоугольным хвостовиком • Метрическая система — продолжение)
поса-
номер номер по дочный винт винт
| заказа | размер каталогу | CD | W min | H | B | H2 | L1 | FS | LH | клина | клина | Torx | |||
| левое исполнение | |||||||||||||||
| 3017336 | A4SML2020K0214 | 2 | 14 | — | 20 | 20 | 25 | 125 | 19 | 30 | — | MS1160 | T20 | ||
| 3017338 | A4SML1616K0214 | 2 | 14 | 2 | 16 | 16 | 25 | 125 | 15 | 30 | — | MS1160 | T20 | ||
| Правое исполнение | |||||||||||||||
| 3017337 | A4SML2020K0217 | 2 | 17 | 2 | 20 | 20 | 31 | 125 | 19 | 34 | MS1944 | — | T25 | ||
| 3017335 | A4SML2525M0214 | 2 | 14 | 2 | 25 | 25 | 30 | 150 | 24 | 30 | — | MS1160 | T20 | ||
| Державки с прямоугольным хвостовиком • Метрическая система | A4SML2525M0217 | 2 | 17 | 2 | 25 | 25 | 31 | 150 | 24 | 34 | T25 | ||||
| 3017334 | MS1944 | — | |||||||||||||
| 1949634 | A4SML1616K0314 | 3 | 14 | 3 | 16 | 16 | 27 | 125 | 15 | 35 | MS2091 | — | T25 | ||
| 2503556 | A4SML2016K0317 | 3 | 17 | 3 | 20 | 16 | 32 | 125 | 15 | 37 | MS1970 | — | T30 | ||
| 1949636 | A4SML2020K0314 | 3 | 14 | 3 | 20 | 20 | 27 | 125 | 19 | 35 | MS1595 | — | T30 | ||
| 2503550 | A4SML2020K0317 | 3 | 17 | 3 | 20 | 20 | 32 | 125 | 19 | 37 | MS1970 | — | T30 | ||
| 1949638 | A4SML2525M0317 | 3 | 17 | 3 | 25 | 25 | 32 | 150 | 24 | 37 | MS1970 | — | T30 |
| номер заказа | номер по каталогу | поса- дочный размер | CD | W min | H | B | H2 | L1 | FS | LH | винт клина | винт клина | Torx |
| левое исполн | ение | ||||||||||||
| 3017336 | A4SML2020K0214 | 2 | 14 | — | 20 | 20 | 25 | 125 | 19 | 30 | — | MS1160 | T20 |
| 3017338 | A4SML1616K0214 | 2 | 14 | 2 | 16 | 16 | 25 | 125 | 15 | 30 | — | MS1160 | T20 |
| 3017337 | A4SML2020K0217 | 2 | 17 | 2 | 20 | 20 | 31 | 125 | 19 | 34 | MS1944 | — | T25 |
| 3017335 | A4SML2525M0214 | 2 | 14 | 2 | 25 | 25 | 30 | 150 | 24 | 30 | — | MS1160 | T20 |
| 3017334 | A4SML2525M0217 | 2 | 17 | 2 | 25 | 25 | 31 | 150 | 24 | 34 | MS1944 | — | T25 |
| 1949634 | A4SML1616K0314 | 3 | 14 | 3 | 16 | 16 | 27 | 125 | 15 | 35 | MS2091 | — | T25 |
| 2503556 | A4SML2016K0317 | 3 | 17 | 3 | 20 | 16 | 32 | 125 | 15 | 37 | MS1970 | — | T30 |
| 1949636 | A4SML2020K0314 | 3 | 14 | 3 | 20 | 20 | 27 | 125 | 19 | 35 | MS1595 | — | T30 |
| 2503550 | A4SML2020K0317 | 3 | 17 | 3 | 20 | 20 | 32 | 125 | 19 | 37 | MS1970 | — | T30 |
| 1949638 | A4SML2525M0317 | 3 | 17 | 3 | 25 | 25 | 32 | 150 | 24 | 37 | MS1970 | — | T30 |
| 1949640 | A4SML2020K0414 | 4 | 14 | 4 | 20 | 20 | 27 | 125 | 18 | 35 | MS1595 | — | T30 |
| 2503552 | A4SML2020K0417 | 4 | 17 | 4 | 20 | 20 | 32 | 125 | 18 | 37 | MS1970 | — | T30 |
| 1949642 | A4SML2525M0417 | 4 | 17 | 4 | 25 | 25 | 32 | 150 | 23 | 37 | MS1970 | — | T30 |
| 1949644 | A4SML3225P0417 | 4 | 17 | 4 | 32 | 25 | 40 | 170 | 23 | 37 | MS1970 | — | T30 |
| 1949646 | A4SML2020K0519 | 5 | 19 | 5 | 20 | 20 | 28 | 125 | 18 | 40 | MS1595 | — | T30 |
| 1949648 | A4SML2525M0520 | 5 | 20 | 5 | 25 | 25 | 33 | 150 | 23 | 40 | MS1970 | — | T30 |
| 1949650 | A4SML3225P0522 | 5 | 22 | 5 | 32 | 25 | 40 | 170 | 23 | 42 | MS1970 | — | T30 |
| 2503554 | A4SML2020K0620 | 6 | 20 | 6 | 20 | 20 | 33 | 125 | 17 | 40 | MS1970 | — | T30 |
| 2245486 | A4SML2525M0620 | 6 | 20 | 6 | 25 | 25 | 33 | 150 | 22 | 40 | MS1970 | — | T30 |
| 2263090 | A4SML3225P0626 | 6 | 26 | 6 | 32 | 25 | 40 | 170 | 22 | 45 | MS1970 | — | T30 |
| 2245487 | A4SML2525M0820 | 8 | 20 | 8 | 25 | 25 | 34 | 150 | 21 | 43 | MS1490 | — | T45 |
| 2263092 | A4SML3225P0826 | 8 | 26 | 8 | 32 | 25 | 41 | 170 | 21 | 47 | MS1490 | — | T45 |
| 2263174 | A4SML3225P1026 | 10 | 26 | 10 | 32 | 25 | 41 | 170 | 21 | 47 | MS1490 | — | T45 |
