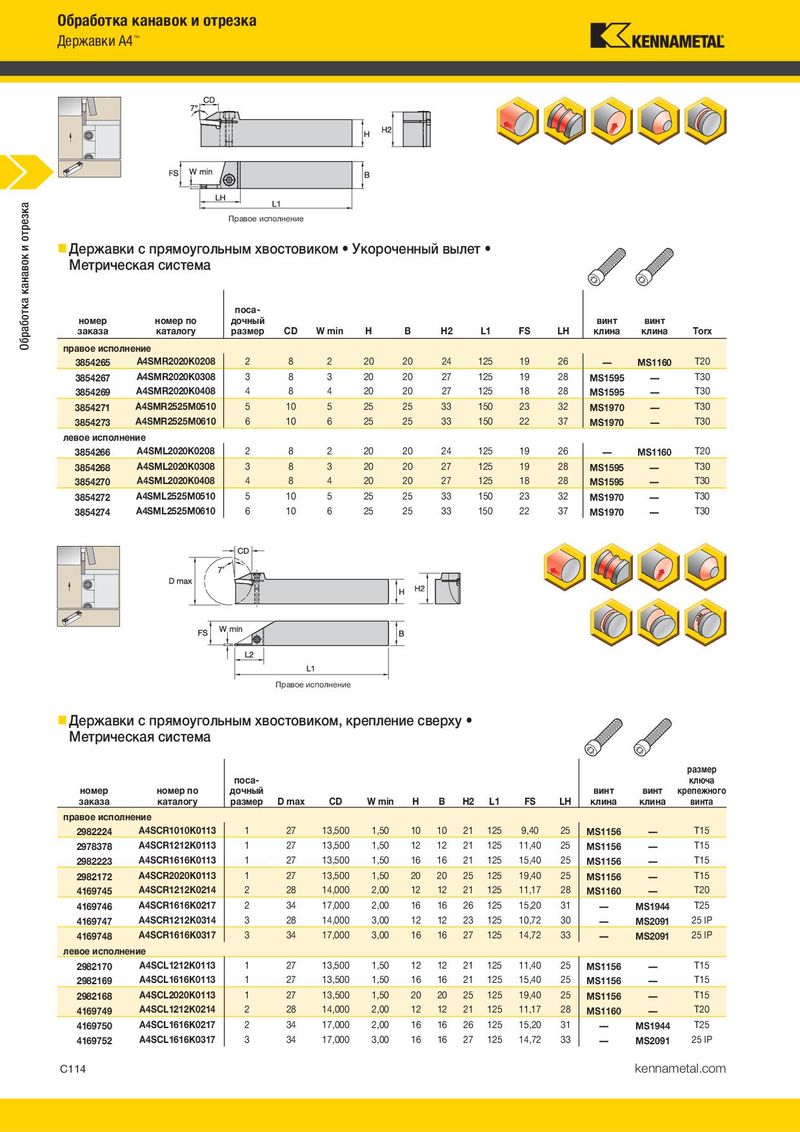

Основной каталог Kennametal невращающиеся инструменты - страница 524
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
Правое исполнение. Правое исполнение
- Державки с прямоугольным хвостовиком • Укороченный вылет • Правое исполнение Метрическая система Державки с прямоугольным хвостовиком • Обработка наружных торцевых канавок •
Метрическая система
поса-
номер номер по дочный винт винт
заказа каталогу размер CD W min H B H2 L1 FS LH клина клина Torx поса-
номер номер дочный винт
правое исполнение заказа по каталогу размер CD D min D max W min H B H2 L1 FS LH клина Torx
| 3854265 | A4SMR2020K0208 | 2 | 8 | 2 | 20 | 20 | 24 | 125 | 19 | 26 | MS1160 — | T20 | |
| 3854267 | A4SMR2020K0308 | 3 | 8 | 3 | 20 | 20 | 27 | 125 | 19 | 28 | MS1595 | — | T30 |
| 3854269 | A4SMR2020K0408 | 4 | 8 | 4 | 20 | 20 | 27 | 125 | 18 | 28 | MS1595 | — | T30 |
| 3854271 | A4SMR2525M0510 | 5 | 10 | 5 | 25 | 25 | 33 | 150 | 23 | 32 | MS1970 | — | T30 |
| 3854273 | A4SMR2525M0610 | 6 | 10 | 6 | 25 | 25 | 33 | 150 | 22 | 37 | MS1970 | — | T30 |
| левое исполнение | |||||||||||||
| 3854266 | A4SML2020K0208 | 2 | 8 | 2 | 20 | 20 | 24 | 125 | 19 | 26 | MS1160 — | T20 | |
| 3854268 | A4SML2020K0308 | 3 | 8 | 3 | 20 | 20 | 27 | 125 | 19 | 28 | MS1595 | — | T30 |
| 3854270 | A4SML2020K0408 | 4 | 8 | 4 | 20 | 20 | 27 | 125 | 18 | 28 | MS1595 | — | T30 |
| 3854272 | A4SML2525M0510 | 5 | 10 | 5 | 25 | 25 | 33 | 150 | 23 | 32 | MS1970 | — | T30 |
| 3854274 | A4SML2525M0610 | 6 | 10 | 6 | 25 | 25 | 33 | 150 | 22 | 37 | MS1970 | — | T30 |
| правое исполнение | |||||||||||||||
| 3865920 | A4SBR2020K2S12016020 | 2S | 12 | 16 | 20 | 2,00 | 20 | 20 | 25 | 125 | 19,20 | 28 | — | T20 | |
| A4SBR2020K2S12020025 | 2S | 12 | 20 | 25 | 2,00 | 20 | 20 | 25 | 125 | 19,20 | 28 | T20 | |||
| 3865921 | — | ||||||||||||||
| A4SBR2020K2S12025036 | 2S | 12 | 25 | 36 | 2,00 | 20 | 20 | 25 | 125 | 19,20 | 28 | T20 | |||
| 3865922 | — | ||||||||||||||
| A4SBR2020K3S14020025 | 3S | 14 | 20 | 25 | 3,00 | 20 | 20 | 28 | 125 | 18,70 | 35 | T30 | |||
| 3865923 | MS1595 | ||||||||||||||
| 3865924 | A4SBR2020K3S14025036 | 3S | 14 | 25 | 36 | 3,00 | 20 | 20 | 28 | 125 | 18,70 | 35 | MS1595 | T30 | |
| A4SBR2020K4S14035048 | 4S | 14 | 35 | 48 | 4,00 | 20 | 20 | 28 | 125 | 18,20 | 35 | T30 | |||
| 3865926 | MS1595 | ||||||||||||||
| 3865927 | A4SBR2525M5S19028038 | 5S | 19 | 28 | 38 | 5,00 | 25 | 25 | 33 | 150 | 22,70 | 40 | MS1970 | T30 | |
| A4SBR2525M5S19038058 | 5S | 19 | 38 | 58 | 5,00 | 25 | 25 | 33 | 150 | 22,70 | 40 | T30 | |||
| 3865928 | MS1970 | ||||||||||||||
| левое исполнение | |||||||||||||||
| A4SBL2020K2S12016020 | 2S | 12 | 16 | 20 | 2,00 | 20 | 20 | 25 | 125 | 19,20 | 28 | T20 | |||
| 3865929 | — | ||||||||||||||
| 3865931 | A4SBL2020K2S12025036 | 2S | 12 | 25 | 36 | 2,00 | 20 | 20 | 25 | 125 | 19,20 | 28 | — | T20 | |
| 3865932 | A4SBL2020K3S14020025 | 3S | 14 | 20 | 25 | 3,00 | 20 | 20 | 28 | 125 | 18,70 | 35 | MS1595 | T30 | |
| 3865934 | A4SBL2020K4S14025035 | 4S | 14 | 25 | 35 | 4,00 | 20 | 20 | 28 | 125 | 18,20 | 35 | MS1595 | T30 | |
| 3865937 | A4SBL2525M5S19038058 | 5S | 19 | 38 | 58 | 5,00 | 25 | 25 | 33 | 150 | 22,70 | 40 | MS1970 | T30 |
Правое исполнение
- Державки с прямоугольным хвостовиком, крепление сверху • Метрическая система
размер поса- ключа
номер номер по дочный винт винт крепежного
| заказа | размер каталогу | D max | CD | W min | H | B | H2 | L1 | FS | LH | клина | клина | винта | |||
| правое исполнение | ||||||||||||||||
| 2982224 | A4SCR1010K0113 | 1 | 27 | 13,500 | 1,50 | 10 | 10 | 21 | 125 | 9,40 | 25 | MS1156 | — | T15 | ||
| 2978378 | A4SCR1212K0113 | 1 | 27 | 13,500 | 1,50 | 12 | 12 | 21 | 125 | 11,40 | 25 | MS1156 | — | T15 | ||
| 2982223 | A4SCR1616K0113 | 1 | 27 | 13,500 | 1,50 | 16 | 16 | 21 | 125 | 15,40 | 25 | MS1156 | — | T15 | ||
| 2982172 | A4SCR2020K0113 | 1 | 27 | 13,500 | 1,50 | 20 | 20 | 25 | 125 | 19,40 | 25 | MS1156 | — | T15 | ||
| 4169745 | A4SCR1212K0214 | 2 | 28 | 14,000 | 2,00 | 12 | 12 | 21 | 125 | 11,17 | 28 | MS1160 | — | T20 | ||
| 4169746 | A4SCR1616K0217 | 2 | 34 | 17,000 | 2,00 | 16 | 16 | 26 | 125 | 15,20 | 31 | — | MS1944 | T25 | ||
| 4169747 | A4SCR1212K0314 | 3 | 28 | 14,000 | 3,00 | 12 | 12 | 23 | 125 | 10,72 | 30 | — | MS2091 | 25 IP | ||
| 4169748 | A4SCR1616K0317 | 3 | 34 | 17,000 | 3,00 | 16 | 16 | 27 | 125 | 14,72 | 33 | — | MS2091 | 25 IP | ||
| левое исполнение | ||||||||||||||||
| 2982170 | A4SCL1212K0113 | 1 | 27 | 13,500 | 1,50 | 12 | 12 | 21 | 125 | 11,40 | 25 | MS1156 | — | T15 | ||
| 2982169 | A4SCL1616K0113 | 1 | 27 | 13,500 | 1,50 | 16 | 16 | 21 | 125 | 15,40 | 25 | MS1156 | — | T15 | ||
| 2982168 | A4SCL2020K0113 | 1 | 27 | 13,500 | 1,50 | 20 | 20 | 25 | 125 | 19,40 | 25 | MS1156 | — | T15 | ||
| 4169749 | A4SCL1212K0214 | 2 | 28 | 14,000 | 2,00 | 12 | 12 | 21 | 125 | 11,17 | 28 | MS1160 | — | T20 | ||
| 4169750 | A4SCL1616K0217 | 2 | 34 | 17,000 | 2,00 | 16 | 16 | 26 | 125 | 15,20 | 31 | — | MS1944 | T25 | ||
| 4169752 | A4SCL1616K0317 | 3 | 34 | 17,000 | 3,00 | 16 | 16 | 27 | 125 | 14,72 | 33 | — | MS2091 | 25 IP |
| номер заказа | номер по каталогу | поса- дочный размер | D max | CD | W min | H | B | H2 | L1 | FS | LH | винт клина | винт клина | размер ключа крепежного винта |
| правое испол | нение | |||||||||||||
| 2982224 | A4SCR1010K0113 | 1 | 27 | 13,500 | 1,50 | 10 | 10 | 21 | 125 | 9,40 | 25 | MS1156 | — | T15 |
| 2978378 | A4SCR1212K0113 | 1 | 27 | 13,500 | 1,50 | 12 | 12 | 21 | 125 | 11,40 | 25 | MS1156 | — | T15 |
| 2982223 | A4SCR1616K0113 | 1 | 27 | 13,500 | 1,50 | 16 | 16 | 21 | 125 | 15,40 | 25 | MS1156 | — | T15 |
| 2982172 | A4SCR2020K0113 | 1 | 27 | 13,500 | 1,50 | 20 | 20 | 25 | 125 | 19,40 | 25 | MS1156 | — | T15 |
| 4169745 | A4SCR1212K0214 | 2 | 28 | 14,000 | 2,00 | 12 | 12 | 21 | 125 | 11,17 | 28 | MS1160 | — | T20 |
| 4169746 | A4SCR1616K0217 | 2 | 34 | 17,000 | 2,00 | 16 | 16 | 26 | 125 | 15,20 | 31 | — | MS1944 | T25 |
| 4169747 | A4SCR1212K0314 | 3 | 28 | 14,000 | 3,00 | 12 | 12 | 23 | 125 | 10,72 | 30 | — | MS2091 | 25 IP |
| 4169748 | A4SCR1616K0317 | 3 | 34 | 17,000 | 3,00 | 16 | 16 | 27 | 125 | 14,72 | 33 | — | MS2091 | 25 IP |
| левое исполн | ение | |||||||||||||
| 2982170 | A4SCL1212K0113 | 1 | 27 | 13,500 | 1,50 | 12 | 12 | 21 | 125 | 11,40 | 25 | MS1156 | — | T15 |
| 2982169 | A4SCL1616K0113 | 1 | 27 | 13,500 | 1,50 | 16 | 16 | 21 | 125 | 15,40 | 25 | MS1156 | — | T15 |
| 2982168 | A4SCL2020K0113 | 1 | 27 | 13,500 | 1,50 | 20 | 20 | 25 | 125 | 19,40 | 25 | MS1156 | — | T15 |
| 4169749 | A4SCL1212K0214 | 2 | 28 | 14,000 | 2,00 | 12 | 12 | 21 | 125 | 11,17 | 28 | MS1160 | — | T20 |
| 4169750 | A4SCL1616K0217 | 2 | 34 | 17,000 | 2,00 | 16 | 16 | 26 | 125 | 15,20 | 31 | — | MS1944 | T25 |
| 4169752 | A4SCL1616K0317 | 3 | 34 | 17,000 | 3,00 | 16 | 16 | 27 | 125 | 14,72 | 33 | — | MS2091 | 25 IP |
