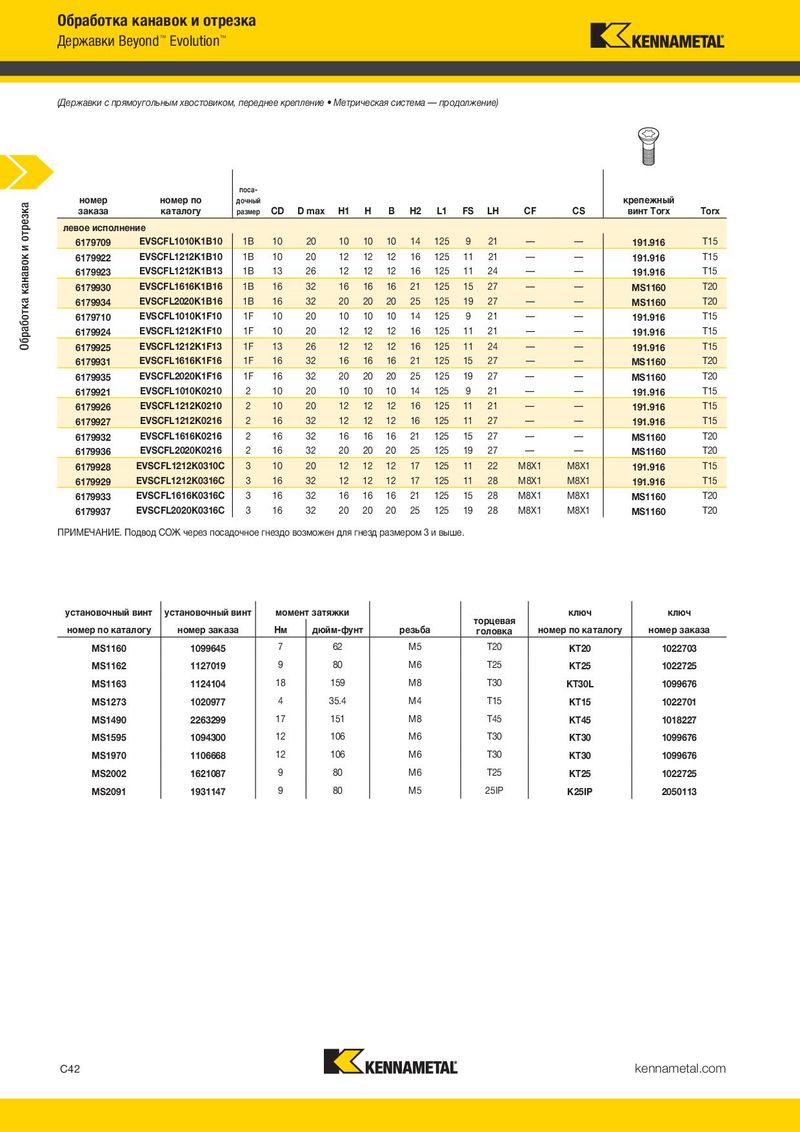

Основной каталог Kennametal невращающиеся инструменты - страница 452

Обработка канавок и отрезка Обработка канавок и отрезка Державки Beyond Evolution ™ ™ Державки Beyond Evolution для обработки торцевых канавок ™ ™ (Державки с прямоугольным хвостовиком, переднее крепление • Метрическая система — продолжение) поса- номер номер по дочный крепежный Обработка канавок и отрезка Обработка канавок и отрезка заказа каталогу размер CD D max H1 H B H2 L1 FS LH CF CS винт Torx Torx левое исполнение 6179709 EVSCFL1010K1B10 1B 10 20 10 10 10 14 125 9 21 — — 191.916 T15 H=H1 6179922 EVSCFL1212K1B10 1B 10 20 12 12 12 16 125 11 21 — — 191.916 T15 6179923 EVSCFL1212K1B13 1B 13 26 12 12 12 16 125 11 24 — — 191.916 T15 6179930 EVSCFL1616K1B16 1B 16 32 16 16 16 21 125 15 27 — — MS1160 T20 6179934 EVSCFL2020K1B16 1B 16 32 20 20 20 25 125 19 27 — — MS1160 T20 Левое исполнение Левое исполнение 6179710 EVSCFL1010K1F10 1F 10 20 10 10 10 14 125 9 21 — — 191.916 T15 6179924 EVSCFL1212K1F10 1F 10 20 12 12 12 16 125 11 21 — — 191.916 T15 6179925 EVSCFL1212K1F13 1F 13 26 12 12 12 16 125 11 24 — — 191.916 T15 6179931 EVSCFL1616K1F16 1F 16 32 16 16 16 21 125 15 27 — — MS1160 T20 6179935 EVSCFL2020K1F16 1F 16 32 20 20 20 25 125 19 27 — — MS1160 T20 6179921 EVSCFL1010K0210 2 10 20 10 10 10 14 125 9 21 — — 191.916 T15 6179926 EVSCFL1212K0210 2 10 20 12 12 12 16 125 11 21 — — 191.916 T15 6179927 EVSCFL1212K0216 2 16 32 12 12 12 16 125 11 27 — — 191.916 T15 6179932 EVSCFL1616K0216 2 16 32 16 16 16 21 125 15 27 — — MS1160 T20 6179936 EVSCFL2020K0216 2 16 32 20 20 20 25 125 19 27 — — MS1160 T20 Правое исполнение 6179928 EVSCFL1212K0310C 3 10 20 12 12 12 17 125 11 22 M8X1 M8X1 191.916 T15 Правое исполнение 6179929 EVSCFL1212K0316C 3 16 32 12 12 12 17 125 11 28 M8X1 M8X1 191.916 T15 „ Державки с прямоугольным хвостовиком для торцевых наружных канавок • Метрическая система 6179933 EVSCFL1616K0316C 3 16 32 16 16 16 21 125 15 28 M8X1 M8X1 MS1160 T20 6179937 EVSCFL2020K0316C 3 16 32 20 20 20 25 125 19 28 M8X1 M8X1 MS1160 T20 ПРИМЕЧАНИЕ. Подвод СОЖ через посадочное гнездо возможен для гнезд размером 3 и выше. поса- номер номер по дочный D D W крепежный заказа каталогу размер CD max min min B H2 L1 FS LH CF CS винт Torx Torx правое исполнение установочный винт установочный винт момент затяжки ключ ключ торцевая 6080031 EVSBR2020K0312035040C 3 12 40 35 20 20 29 125 19 33 1/16 - 27 NPTF 1/16 - 27 NPTF MS1595 T30 номер по каталогу номер заказа Нм дюйм-фунт резьба головка номер по каталогу номер заказа 6116561 EVSBR2020K0312040050C 3 12 50 40 20 20 29 125 19 33 1/16 - 27 NPTF 1/16 - 27 NPTF MS1595 T20 MS1160 1099645 7 62 M5 T20 KT20 1022703 6116563 EVSBR2020K0312050060C 3 12 60 50 20 20 29 125 19 33 1/16 - 27 NPTF 1/16 - 27 NPTF MS1595 T30 MS1162 1127019 9 80 M6 T25 KT25 1022725 6116567 EVSBR2020K0312060075C 3 12 75 60 20 20 29 125 19 33 1/16 - 27 NPTF 1/16 - 27 NPTF MS1595 T30 6116569 EVSBR2020K0312075100C 3 12 100 75 20 20 29 125 19 33 1/16 - 27 NPTF 1/16 - 27 NPTF MS1595 T30 MS1163 1124104 18 159 M8 T30 KT30L 1099676 6080067 EVSBR2525M0312100180C 3 12 180 100 25 25 34 150 24 33 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 MS1273 1020977 4 35.4 M4 T15 KT15 1022701 6080069 EVSBR2525M0312180250C 3 12 250 180 25 25 34 150 24 33 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 MS1490 2263299 17 151 M8 T45 KT45 1018227 6080053 EVSBR2525M0320060075C 3 20 75 60 25 25 34 150 24 41 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 MS1595 1094300 12 106 M6 T30 KT30 1099676 6080055 EVSBR2525M0320075100C 3 20 100 75 25 25 34 150 24 41 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 MS1970 1106668 12 106 M6 T30 KT30 1099676 6080057 EVSBR2525M0320100180C 3 20 180 100 25 25 34 150 24 41 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 6080060 EVSBR2525M0320180250C 3 20 250 180 25 25 35 150 24 41 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 MS2002 1621087 9 80 M6 T25 KT25 1022725 6080033 EVSBR2020K0416040050C 4 16 50 40 20 20 29 125 18 37 1/16 - 27 NPTF 1/16 - 27 NPTF MS1595 T30 MS2091 1931147 9 80 M5 25IP K25IP 2050113 6080040 EVSBR2020K0416050060C 4 16 60 50 20 20 29 125 18 37 1/16 - 27 NPTF 1/16 - 27 NPTF MS1595 T30 6116571 EVSBR2020K0416060075C 4 16 75 60 20 20 29 125 18 37 1/16 - 27 NPTF 1/16 - 27 NPTF MS1595 T30 6116573 EVSBR2020K0416075100C 4 16 100 75 20 20 29 125 18 37 1/16 - 27 NPTF 1/16 - 27 NPTF MS1595 T30 6116587 EVSBR2525M0416100180C 4 16 180 100 25 25 34 150 23 37 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 6116589 EVSBR2525M0416180250C 4 16 250 180 25 25 34 150 23 37 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 6116575 EVSBR2525M0426060075C 4 26 75 60 25 25 34 150 23 47 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 6116577 EVSBR2525M0426075100C 4 26 100 75 25 25 34 150 23 47 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 6116579 EVSBR2525M0426100180C 4 26 180 100 25 25 34 150 23 47 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 6116581 EVSBR2525M0426180250C 4 26 250 180 25 25 35 150 23 47 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 6080035 EVSBR2525M0516050060C 5 16 60 50 25 25 34 150 23 37 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 6124200 EVSBR2525M0516060075C 5 16 60 60 25 25 34 150 23 37 1/8 - 27 NPTF 1/8 - 27 NPTF MS1970 T30 (продолжение) C42 kennametal.com kennametal.com C43
