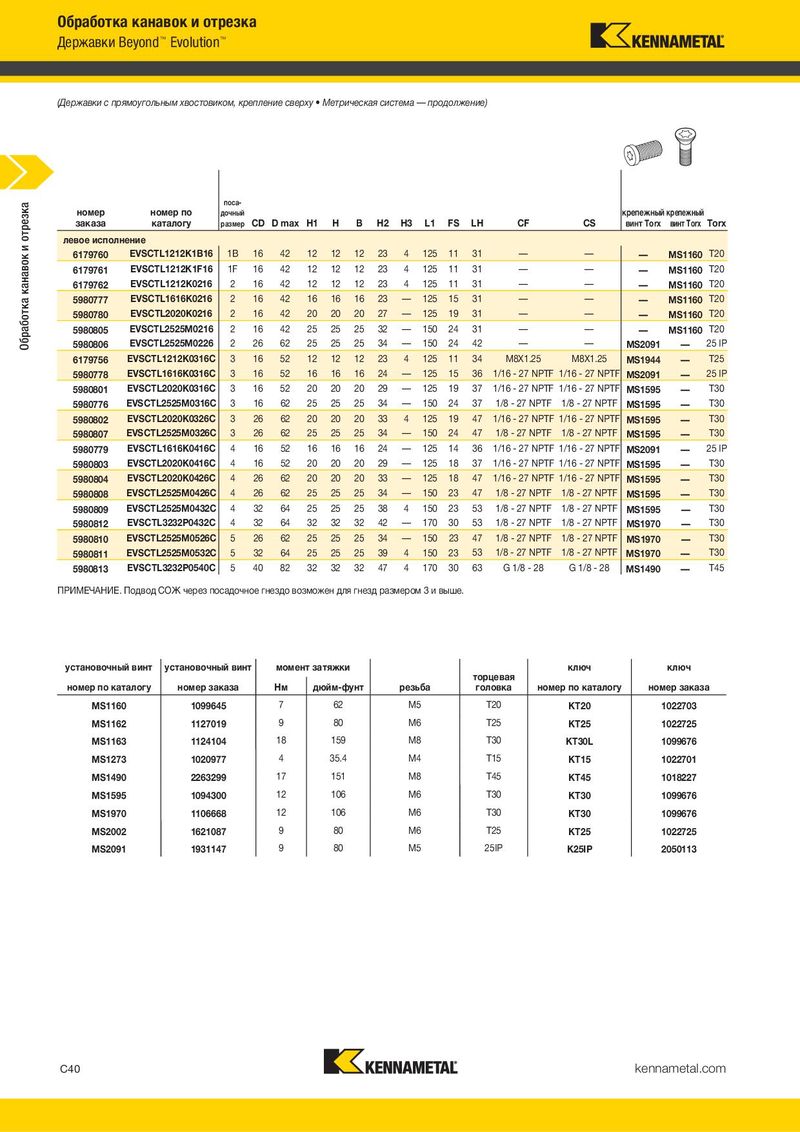

(Державки с прямоугольным хвостовиком, крепление сверху • Метрическая система — продолжение)
поса-
номер номер по дочный крепежный крепежный
| заказа | каталогу размер | CD D max H1 | H | B | H2 | H3 | L1 | FS | LH | CF | CS | винт Torx | винт Torx | Torx | |||||
| левое исполнение | |||||||||||||||||||
| 6179760 | EVSCTL1212K1B16 | 1B | 16 | 42 | 12 | 12 | 12 | 23 | 4 | 125 | 11 | 31 | — | — | — | MS1160 | T20 | ||
| 6179761 | EVSCTL1212K1F16 | 1F | 16 | 42 | 12 | 12 | 12 | 23 | 4 | 125 | 11 | 31 | — | — | — | MS1160 | T20 | ||
| 6179762 | EVSCTL1212K0216 | 2 | 16 | 42 | 12 | 12 | 12 | 23 | 4 | 125 | 11 | 31 | — | — | — | MS1160 | T20 | ||
| 5980777 | EVSCTL1616K0216 | 2 | 16 | 42 | 16 | 16 | 16 | 23 | — | 125 | 15 | 31 | — | — | — | MS1160 | T20 | ||
| 5980780 | EVSCTL2020K0216 | 2 | 16 | 42 | 20 | 20 | 20 | 27 | — | 125 | 19 | 31 | — | — | — | MS1160 | T20 | ||
| 5980805 | EVSCTL2525M0216 | 2 | 16 | 42 | 25 | 25 | 25 | 32 | — | 150 | 24 | 31 | — | — | — | MS1160 | T20 | ||
| 5980806 | EVSCTL2525M0226 | 2 | 26 | 62 | 25 | 25 | 25 | 34 | — | 150 | 24 | 42 | — | — | MS2091 | — | Правое исполнение 25 IP | ||
| 6179756 | EVSCTL1212K0316C | 3 | 16 | 52 | 12 | 12 | 12 | 23 | 4 | 125 | 11 | 34 | M8X1.25 | M8X1.25 | MS1944 | — | CD = Максимальная глубина отрезки прутка. T25 | ||
| D max = Максимальный диаметр прутка при обработке глубоких | |||||||||||||||||||
| 5980778 | EVSCTL1616K0316C | 3 | 16 | 52 | 16 | 16 | 16 | 24 | — | 125 | 15 | 36 | 1/16 - 27 NPTF 1/16 - 27 NPTF | MS2091 | — | канавок или при отрезке труб. 25 IP | |||
| 5980801 | EVSCTL2020K0316C | 3 | 16 | 52 | 20 | 20 | 20 | 29 | — | 125 | 19 | 37 | 1/16 - 27 NPTF 1/16 - 27 NPTF | MS1595 | — | T30 |
| номер заказа | номер по каталогу | поса- дочный размер | CD | D max | H1 | H | B | H2 | H3 | L1 | FS | LH | CF | CS | крепежны винт Torx | й крепежный винт Torx | Torx |
| левое испо | лнение | ||||||||||||||||
| 6179760 | EVSCTL1212K1B16 | 1B | 16 | 42 | 12 | 12 | 12 | 23 | 4 | 125 | 11 | 31 | — | — | — | MS1160 | T20 |
| 6179761 | EVSCTL1212K1F16 | 1F | 16 | 42 | 12 | 12 | 12 | 23 | 4 | 125 | 11 | 31 | — | — | — | MS1160 | T20 |
| 6179762 | EVSCTL1212K0216 | 2 | 16 | 42 | 12 | 12 | 12 | 23 | 4 | 125 | 11 | 31 | — | — | — | MS1160 | T20 |
| 5980777 | EVSCTL1616K0216 | 2 | 16 | 42 | 16 | 16 | 16 | 23 | — | 125 | 15 | 31 | — | — | — | MS1160 | T20 |
| 5980780 | EVSCTL2020K0216 | 2 | 16 | 42 | 20 | 20 | 20 | 27 | — | 125 | 19 | 31 | — | — | — | MS1160 | T20 |
| 5980805 | EVSCTL2525M0216 | 2 | 16 | 42 | 25 | 25 | 25 | 32 | — | 150 | 24 | 31 | — | — | — | MS1160 | T20 |
| 5980806 | EVSCTL2525M0226 | 2 | 26 | 62 | 25 | 25 | 25 | 34 | — | 150 | 24 | 42 | — | — | MS2091 | — | 25 IP |
| 6179756 | EVSCTL1212K0316C | 3 | 16 | 52 | 12 | 12 | 12 | 23 | 4 | 125 | 11 | 34 | M8X1.25 | M8X1.25 | MS1944 | — | T25 |
| 5980778 | EVSCTL1616K0316C | 3 | 16 | 52 | 16 | 16 | 16 | 24 | — | 125 | 15 | 36 | 1/16 - 27 NPTF | 1/16 - 27 NPTF | MS2091 | — | 25 IP |
| 5980801 | EVSCTL2020K0316C | 3 | 16 | 52 | 20 | 20 | 20 | 29 | — | 125 | 19 | 37 | 1/16 - 27 NPTF | 1/16 - 27 NPTF | MS1595 | — | T30 |
| 5980776 | EVSCTL2525M0316C | 3 | 16 | 62 | 25 | 25 | 25 | 34 | — | 150 | 24 | 37 | 1/8 - 27 NPTF | 1/8 - 27 NPTF | MS1595 | — | T30 |
| 5980802 | EVSCTL2020K0326C | 3 | 26 | 62 | 20 | 20 | 20 | 33 | 4 | 125 | 19 | 47 | 1/16 - 27 NPTF | 1/16 - 27 NPTF | MS1595 | — | T30 |
| 5980807 | EVSCTL2525M0326C | 3 | 26 | 62 | 25 | 25 | 25 | 34 | — | 150 | 24 | 47 | 1/8 - 27 NPTF | 1/8 - 27 NPTF | MS1595 | — | T30 |
| 5980779 | EVSCTL1616K0416C | 4 | 16 | 52 | 16 | 16 | 16 | 24 | — | 125 | 14 | 36 | 1/16 - 27 NPTF | 1/16 - 27 NPTF | MS2091 | — | 25 IP |
| 5980803 | EVSCTL2020K0416C | 4 | 16 | 52 | 20 | 20 | 20 | 29 | — | 125 | 18 | 37 | 1/16 - 27 NPTF | 1/16 - 27 NPTF | MS1595 | — | T30 |
| 5980804 | EVSCTL2020K0426C | 4 | 26 | 62 | 20 | 20 | 20 | 33 | — | 125 | 18 | 47 | 1/16 - 27 NPTF | 1/16 - 27 NPTF | MS1595 | — | T30 |
| 5980808 | EVSCTL2525M0426C | 4 | 26 | 62 | 25 | 25 | 25 | 34 | — | 150 | 23 | 47 | 1/8 - 27 NPTF | 1/8 - 27 NPTF | MS1595 | — | T30 |
| 5980809 | EVSCTL2525M0432C | 4 | 32 | 64 | 25 | 25 | 25 | 38 | 4 | 150 | 23 | 53 | 1/8 - 27 NPTF | 1/8 - 27 NPTF | MS1595 | — | T30 |
| 5980812 | EVSCTL3232P0432C | 4 | 32 | 64 | 32 | 32 | 32 | 42 | — | 170 | 30 | 53 | 1/8 - 27 NPTF | 1/8 - 27 NPTF | MS1970 | — | T30 |
| 5980810 | EVSCTL2525M0526C | 5 | 26 | 62 | 25 | 25 | 25 | 34 | — | 150 | 23 | 47 | 1/8 - 27 NPTF | 1/8 - 27 NPTF | MS1970 | — | T30 |
| 5980811 | EVSCTL2525M0532C | 5 | 32 | 64 | 25 | 25 | 25 | 39 | 4 | 150 | 23 | 53 | 1/8 - 27 NPTF | 1/8 - 27 NPTF | MS1970 | — | T30 |
| 5980813 | EVSCTL3232P0540C | 5 | 40 | 82 | 32 | 32 | 32 | 47 | 4 | 170 | 30 | 63 | G 1/8 - 28 | G 1/8 - 28 | MS1490 | — | T45 |
(продолжение)
| установочный винт номер по каталогу | установочный винт номер заказа | моме Нм | нт затяжки дюйм-фунт | резьба | торцевая головка | ключ номер по каталогу | ключ номер заказа |
| MS1160 | 1099645 | 7 | 62 | M5 | T20 | KT20 | 1022703 |
| MS1162 | 1127019 | 9 | 80 | M6 | T25 | KT25 | 1022725 |
| MS1163 | 1124104 | 18 | 159 | M8 | T30 | KT30L | 1099676 |
| MS1273 | 1020977 | 4 | 35.4 | M4 | T15 | KT15 | 1022701 |
| MS1490 | 2263299 | 17 | 151 | M8 | T45 | KT45 | 1018227 |
| MS1595 | 1094300 | 12 | 106 | M6 | T30 | KT30 | 1099676 |
| MS1970 | 1106668 | 12 | 106 | M6 | T30 | KT30 | 1099676 |
| MS2002 | 1621087 | 9 | 80 | M6 | T25 | KT25 | 1022725 |
| MS2091 | 1931147 | 9 | 80 | M5 | 25IP | K25IP | 2050113 |
