(Державки с прямоугольным хвостовиком Метрическая система — продолжение) Возможность подвода СОЖ через посадочное гнездо.

Усиленная конструкция.

крепеж- крепежпоса-

номер номер по дочный ный винт ный винт

}заказа			каталогу	размер	CD	H1	H	B	H2	L1	FS	LH		CF	CS	Torx		Torx	Torx
5954218		EVSML3232P0626C		6	26	32	32	32	42	170	29	47	1/8 - 27 NPTF	1/8 - 27 NPTF		MS1970		—	T30
5954217		EVSML3232P0632C		6	32	32	32	32	43	170	29	55	1/8 - 27 NPTF	1/8 - 27 NPTF		MS1490		—	T45
5954213		EVSML4040R0640C		6	40	40	40	40	51	200	37	63	1/8 - 27 NPTF	1/8 - 27 NPTF		MS1490		—	T45
5954231		EVSML2525M0826C		8	26	25	25	25	35	150	21	49	1/8 - 27 NPTF	1/8 - 27 NPTF		MS1490		—	T45
5954216		EVSML3232P0826C		8	26	32	32	32	43	170	28	49	1/8 - 27 NPTF	1/8 - 27 NPTF		MS1490		—	T45
5954215		EVSML3232P0832C		8	32	32	32	32	43	170	28	55	1/8 - 27 NPTF	1/8 - 27 NPTF		MS1490		—	T45
5954212		EVSML4040R0840C		8	40	40	40	40	51	200	36	63	1/8 - 27 NPTF	1/8 - 27 NPTF		MS1490		—	T45
5954214		EVSML3232P1032C		10	32	32	32	32	43	170	28	55	1/8 - 27 NPTF	1/8 - 27 NPTF		MS1490		—	T45
5954211		EVSML4040R1040C		10	40	40	40	40	51	200	36	63	1/8 - 27 NPTF	1/8 - 27 NPTF		MS1490		—	T45
установочный винт			установочный винт		момент затяжки										ключ			ключ
													торцевая
номер по каталогу			номер заказа		Нм		дюйм-фунт			резьба			головка	номер по каталогу			номер заказа
	MS1160		1099645		7		62			M5			T20		KT20		1022703
	MS1162		1127019		9		80			M6			T25		KT25		1022725
	MS1163		1124104		18		159			M8			T30		KT30L		1099676
	MS1273		1020977		4		35.4			M4			T15		KT15		1022701
	MS1490		2263299		17		151			M8			T45		KT45		1018227
	MS1595		1094300		12		106			M6			T30		KT30		1099676
	MS1970		1106668		12		106			M6			T30		KT30		1099676
	MS2002		1621087		9		80			M6			T25		KT25		1022725
	MS2091		1931147		9		80			M5			25IP		K25IP		2050113

Левое исполнение

CD = Максимальная глубина отрезки прутка. D max = Максимальный диаметр прутка при обработке глубоких канавок или при отрезке труб.

Державки с прямоугольным хвостовиком, крепление сверху Метрическая система

поса-

номер номер по дочный крепежный крепежный

заказа		каталогу размер	CD D max H1			H	B	H2	H3	L1	FS	LH			CF		CS	винт Torx			винт Torx	Torx
правое исполнение
6179757	EVSCTR1212K1B16	1B	16	42	12	12	12	23	4	125	11	31			—		—		—	MS1160		T20
6179758	EVSCTR1212K1F16	1F	16	42	12	12	12	23	4	125	11	31			—		—		—	MS1160		T20
6179759	EVSCTR1212K0216	2	16	42	12	12	12	23	4	125	11	31			—		—		—	MS1160		T20
5980139	EVSCTR1616K0216	2	16	42	16	16	16	23	—	125	15	31			—		—		—	MS1160		T20
5980762	EVSCTR2020K0216	2	16	42	20	20	20	27	—	125	19	31			—		—		—	MS1160		T20
5980767	EVSCTR2525M0216	2	16	42	25	25	25	32	—	150	24	31			—		—		—	MS1160		T20
5980768	EVSCTR2525M0226	2	26	62	25	25	25	34	—	150	24	42			—		—	MS2091			—	25 IP
6179755	EVSCTR1212K0316C	3	16	52	12	12	12	23	4	125	11	34		M8X1.25		M8X1.25		MS1944			—	T25
5980140	EVSCTR1616K0316C	3	16	52	16	16	16	24	—	125	15	36	1/16 - 27 NPTF 1/16 - 27 NPTF					MS2091			—	25 IP
5980763	EVSCTR2020K0316C	3	16	52	20	20	20	29	—	125	19	37	1/16 - 27 NPTF 1/16 - 27 NPTF					MS1595			—	T30
5980138	EVSCTR2525M0316C	3	16	62	25	25	25	34	—	150	24	37		1/8 - 27 NPTF		1/8 - 27 NPTF		MS1595			—	T30
5980764	EVSCTR2020K0326C	3	26	62	20	20	20	33	4	125	19	47	1/16 - 27 NPTF 1/16 - 27 NPTF					MS1595			—	T30
5980769	EVSCTR2525M0326C	3	26	62	25	25	25	34	—	150	24	47		1/8 - 27 NPTF		1/8 - 27 NPTF		MS1595			—	T30
5980761	EVSCTR1616K0416C	4	16	52	16	16	16	24	—	125	14	36	1/16 - 27 NPTF 1/16 - 27 NPTF					MS2091			—	25 IP
5980765	EVSCTR2020K0416C	4	16	52	20	20	20	29	—	125	18	37	1/16 - 27 NPTF 1/16 - 27 NPTF					MS1595			—	T30
5980766	EVSCTR2020K0426C	4	26	62	20	20	20	33	—	125	18	47	1/16 - 27 NPTF 1/16 - 27 NPTF					MS1595			—	T30
5980770	EVSCTR2525M0426C	4	26	62	25	25	25	34	—	150	23	47		1/8 - 27 NPTF		1/8 - 27 NPTF		MS1595			—	T30
5980771	EVSCTR2525M0432C	4	32	64	25	25	25	38	4	150	23	53		1/8 - 27 NPTF		1/8 - 27 NPTF		MS1595			—	T30
5980774	EVSCTR3232P0432C	4	32	64	32	32	32	42	—	170	30	53		1/8 - 27 NPTF		1/8 - 27 NPTF		MS1970			—	T30
5980772	EVSCTR2525M0526C	5	26	62	25	25	25	34	—	150	23	47		1/8 - 27 NPTF		1/8 - 27 NPTF		MS1970			—	T30
5980773	EVSCTR2525M0532C	5	32	64	25	25	25	39	4	150	23	53		1/8 - 27 NPTF		1/8 - 27 NPTF		MS1970			—	T30
5980775	EVSCTR3232P0540C	5	40	82	32	32	32	47	4	170	30	63		G 1/8 - 28		G 1/8 - 28		MS1490			—	T45

(continued)

номер заказа	номер по каталогу	поса- дочный размер	CD	D max	H1	H	B	H2	H3	L1	FS	LH	CF	CS	крепежны винт Torx	й крепежный винт Torx	Torx
правое исп	олнение
6179757	EVSCTR1212K1B16	1B	16	42	12	12	12	23	4	125	11	31	—	—	—	MS1160	T20
6179758	EVSCTR1212K1F16	1F	16	42	12	12	12	23	4	125	11	31	—	—	—	MS1160	T20
6179759	EVSCTR1212K0216	2	16	42	12	12	12	23	4	125	11	31	—	—	—	MS1160	T20
5980139	EVSCTR1616K0216	2	16	42	16	16	16	23	—	125	15	31	—	—	—	MS1160	T20
5980762	EVSCTR2020K0216	2	16	42	20	20	20	27	—	125	19	31	—	—	—	MS1160	T20
5980767	EVSCTR2525M0216	2	16	42	25	25	25	32	—	150	24	31	—	—	—	MS1160	T20
5980768	EVSCTR2525M0226	2	26	62	25	25	25	34	—	150	24	42	—	—	MS2091	—	25 IP
6179755	EVSCTR1212K0316C	3	16	52	12	12	12	23	4	125	11	34	M8X1.25	M8X1.25	MS1944	—	T25
5980140	EVSCTR1616K0316C	3	16	52	16	16	16	24	—	125	15	36	1/16 - 27 NPTF	1/16 - 27 NPTF	MS2091	—	25 IP
5980763	EVSCTR2020K0316C	3	16	52	20	20	20	29	—	125	19	37	1/16 - 27 NPTF	1/16 - 27 NPTF	MS1595	—	T30
5980138	EVSCTR2525M0316C	3	16	62	25	25	25	34	—	150	24	37	1/8 - 27 NPTF	1/8 - 27 NPTF	MS1595	—	T30
5980764	EVSCTR2020K0326C	3	26	62	20	20	20	33	4	125	19	47	1/16 - 27 NPTF	1/16 - 27 NPTF	MS1595	—	T30
5980769	EVSCTR2525M0326C	3	26	62	25	25	25	34	—	150	24	47	1/8 - 27 NPTF	1/8 - 27 NPTF	MS1595	—	T30
5980761	EVSCTR1616K0416C	4	16	52	16	16	16	24	—	125	14	36	1/16 - 27 NPTF	1/16 - 27 NPTF	MS2091	—	25 IP
5980765	EVSCTR2020K0416C	4	16	52	20	20	20	29	—	125	18	37	1/16 - 27 NPTF	1/16 - 27 NPTF	MS1595	—	T30
5980766	EVSCTR2020K0426C	4	26	62	20	20	20	33	—	125	18	47	1/16 - 27 NPTF	1/16 - 27 NPTF	MS1595	—	T30
5980770	EVSCTR2525M0426C	4	26	62	25	25	25	34	—	150	23	47	1/8 - 27 NPTF	1/8 - 27 NPTF	MS1595	—	T30
5980771	EVSCTR2525M0432C	4	32	64	25	25	25	38	4	150	23	53	1/8 - 27 NPTF	1/8 - 27 NPTF	MS1595	—	T30
5980774	EVSCTR3232P0432C	4	32	64	32	32	32	42	—	170	30	53	1/8 - 27 NPTF	1/8 - 27 NPTF	MS1970	—	T30
5980772	EVSCTR2525M0526C	5	26	62	25	25	25	34	—	150	23	47	1/8 - 27 NPTF	1/8 - 27 NPTF	MS1970	—	T30
5980773	EVSCTR2525M0532C	5	32	64	25	25	25	39	4	150	23	53	1/8 - 27 NPTF	1/8 - 27 NPTF	MS1970	—	T30
5980775	EVSCTR3232P0540C	5	40	82	32	32	32	47	4	170	30	63	G 1/8 - 28	G 1/8 - 28	MS1490	— (conti	T45 nued)

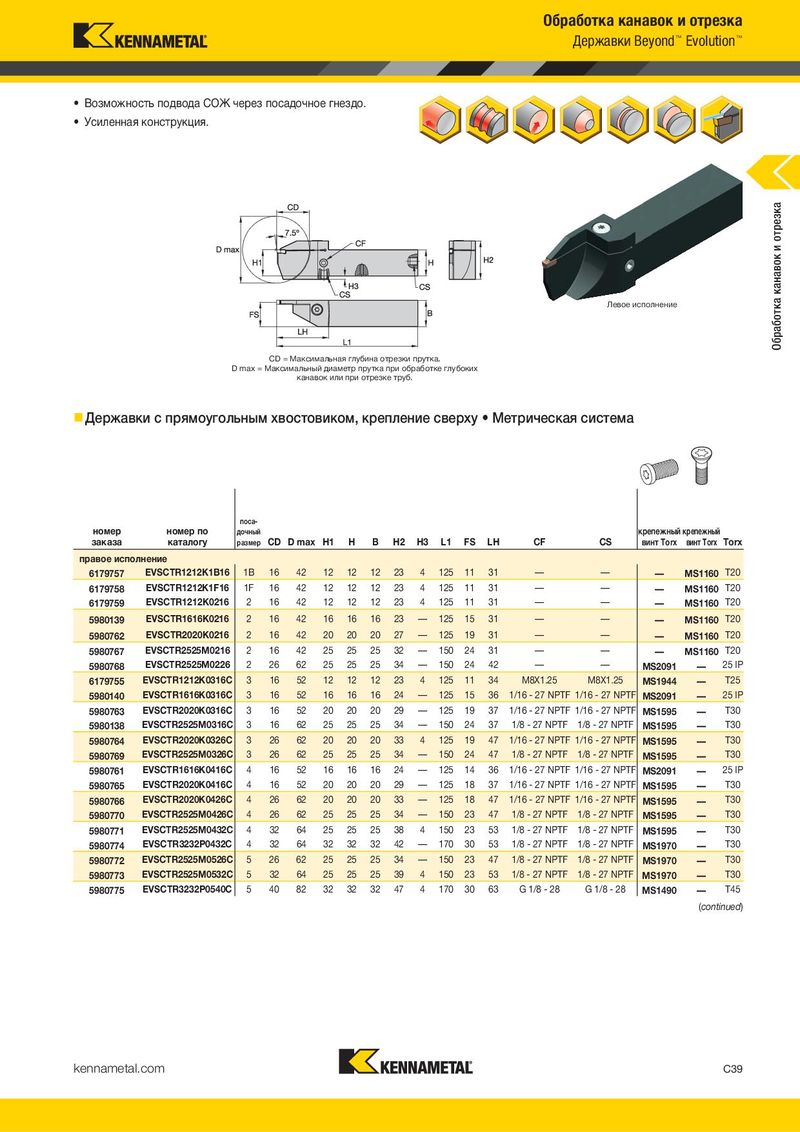

Основной каталог Kennametal невращающиеся инструменты - страница 449
