Процедура регулировки настраиваемой расточной оправки по высоте центров Процедура регулировки настраиваемой расточной оправки по высоте центров

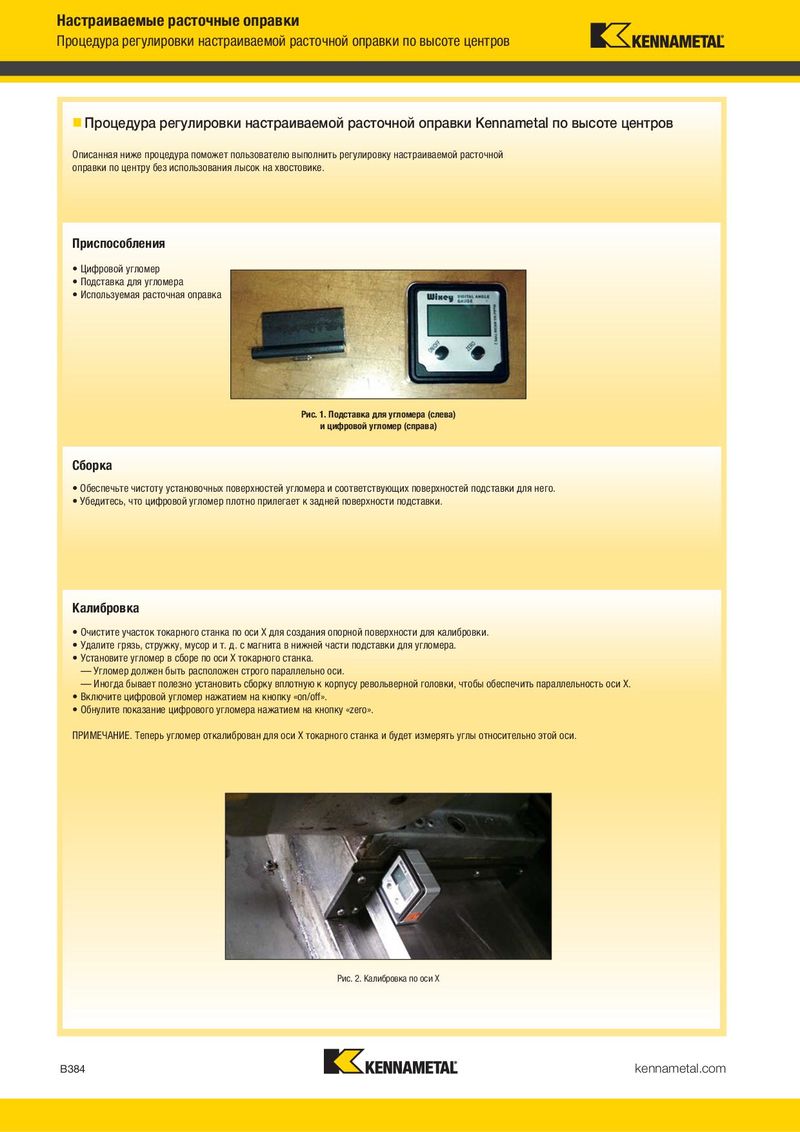

„ Процедура регулировки настраиваемой расточной оправки Kennametal по высоте центров

Описанная ниже процедура поможет пользователю выполнить регулировку настраиваемой расточной оправки по центру без использования лысок на хвостовике.

Приспособления

• Цифровой угломер
• Подставка для угломера
• Используемая расточная оправка

Центрирование расточной оправки

• После установки оправки в блок и настройки необходимого вылета очистите от грязи небольшую лыску на торце оправки.
• Поместите угломер на расточную оправку, совместив небольшой магнит в нижней части сборки с лыской на торце оправки. — Убедитесь, что угломер расположен перпендикулярно оси расточной оправки. — Угломер должен быть расположен в том же направлении, в котором он был откалиброван для оси X токарного станка.

Рис. 3. Лыска на кольце расточной оправки

• Поворачивайте расточную оправку до тех пор, пока показание цифрового угломера не станет равным нулю.

Рис. 1. Подставка для угломера (слева) и цифровой угломер (справа)

Сборка

• Обеспечьте чистоту установочных поверхностей угломера и соответствующих поверхностей подставки для него.
• Убедитесь, что цифровой угломер плотно прилегает к задней поверхности подставки.

Рис. 4. Центрирование расточной оправки

Калибровка

• Очистите участок токарного станка по оси X для создания опорной поверхности для калибровки.
• Удалите грязь, стружку, мусор и т. д. с магнита в нижней части подставки для угломера.
• Установите угломер в сборе по оси X токарного станка. — Угломер должен быть расположен строго параллельно оси. — Иногда бывает полезно установить сборку вплотную к корпусу револьверной головки, чтобы обеспечить параллельность оси X.
• Включите цифровой угломер нажатием на кнопку «on/off».
• Обнулите показание цифрового угломера нажатием на кнопку «zero».

ПРИМЕЧАНИЕ. Теперь угломер откалиброван для оси X токарного станка и будет измерять углы относительно этой оси.

• Закрепите оправку в блоке, зафиксировав настроенное положение. — После закрепления оправки убедитесь, что показание цифрового угломера по-прежнему равно нулю.
• Расточная оправка выставлена по высоте центров.

Рис. 5. Высота центров расточной оправки

Закажите комплект приспособлений Kennametal для выставления по высоте центров

Заказать комплект приспособлений для выставления по высоте центров можно по номеру заказа Рис. 2. Калибровка по оси X 6141867 или номеру по каталогу KIT-BB-AF.
