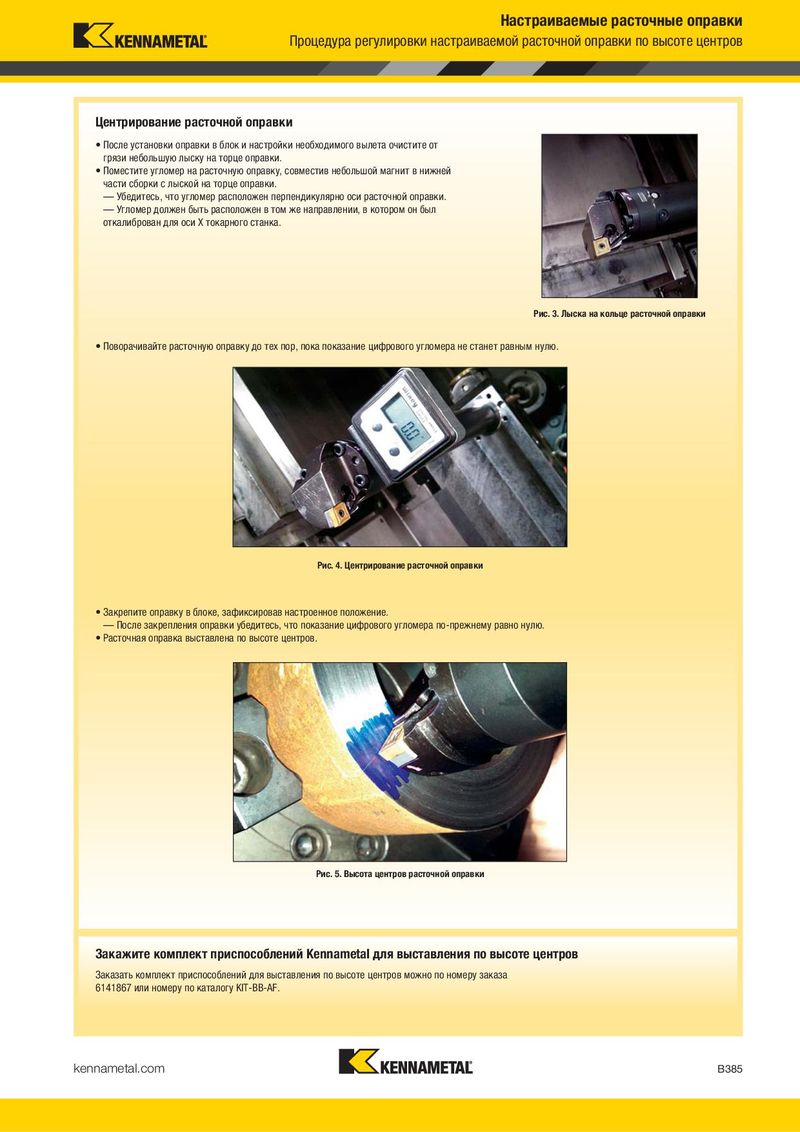

Настраиваемые расточные оправки Настраиваемые расточные оправки Процедура регулировки настраиваемой расточной оправки по высоте центров Процедура регулировки настраиваемой расточной оправки по высоте центров „ Процедура регулировки настраиваемой расточной оправки Kennametal по высоте центров Центрирование расточной оправки • После установки оправки в блок и настройки необходимого вылета очистите от Описанная ниже процедура поможет пользователю выполнить регулировку настраиваемой расточной грязи небольшую лыску на торце оправки. оправки по центру без использования лысок на хвостовике. • Поместите угломер на расточную оправку, совместив небольшой магнит в нижней части сборки с лыской на торце оправки. — Убедитесь, что угломер расположен перпендикулярно оси расточной оправки. — Угломер должен быть расположен в том же направлении, в котором он был откалиброван для оси X токарного станка. Приспособления • Цифровой угломер • Подставка для угломера • Используемая расточная оправка Рис. 3. Лыска на кольце расточной оправки • Поворачивайте расточную оправку до тех пор, пока показание цифрового угломера не станет равным нулю. Рис. 1. Подставка для угломера (слева) и цифровой угломер (справа) Сборка • Обеспечьте чистоту установочных поверхностей угломера и соответствующих поверхностей подставки для него. • Убедитесь, что цифровой угломер плотно прилегает к задней поверхности подставки. Рис. 4. Центрирование расточной оправки Калибровка • Закрепите оправку в блоке, зафиксировав настроенное положение. — После закрепления оправки убедитесь, что показание цифрового угломера по-прежнему равно нулю. • Очистите участок токарного станка по оси X для создания опорной поверхности для калибровки. • Расточная оправка выставлена по высоте центров. • Удалите грязь, стружку, мусор и т. д. с магнита в нижней части подставки для угломера. • Установите угломер в сборе по оси X токарного станка. — Угломер должен быть расположен строго параллельно оси. — Иногда бывает полезно установить сборку вплотную к корпусу револьверной головки, чтобы обеспечить параллельность оси X. • Включите цифровой угломер нажатием на кнопку «on/off». • Обнулите показание цифрового угломера нажатием на кнопку «zero». ПРИМЕЧАНИЕ. Теперь угломер откалиброван для оси X токарного станка и будет измерять углы относительно этой оси. Рис. 5. Высота центров расточной оправки Закажите комплект приспособлений Kennametal для выставления по высоте центров Рис. 2. Калибровка по оси X Заказать комплект приспособлений для выставления по высоте центров можно по номеру заказа 6141867 или номеру по каталогу KIT-BB-AF. B384 kennametal.com kennametal.com B385
