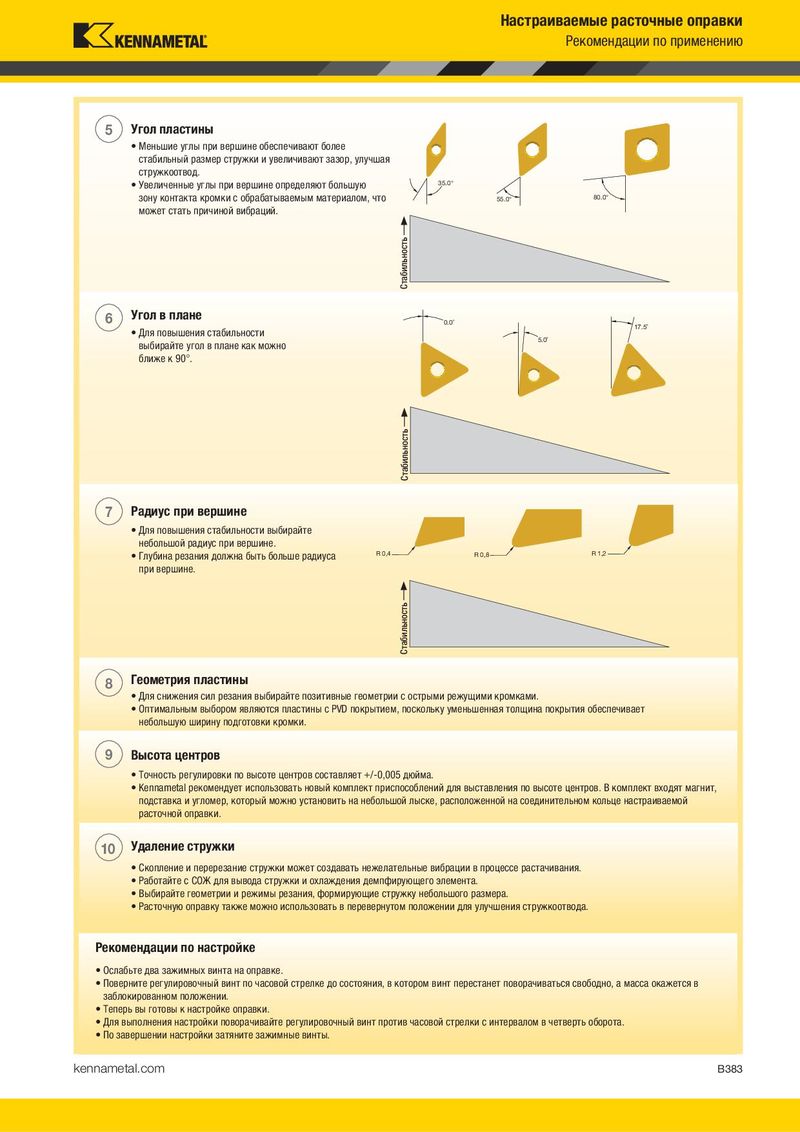

Основной каталог Kennametal невращающиеся инструменты - страница 405

• Внешний вид настраиваемых расточных оправок
• ОБНОВЛЕНИЕ Все оправки настраиваются на заводе-изготовителе и предоставляются клиенту с заданной точностью и максимальным вылетом.
• ОБНОВЛЕНИЕ Все стальные настраиваемые оправки теперь подвергаются азотированию, что защищает оправку от истирания сходящей стружкой и повышает ее срок службы.
• После азотирования оправки приобретают голубоватый оттенок. Оправки обеспечивают внутренний подвод СОЖ и дополняются головками, с креплением винтами или с KM™ соединением. Для настройки оправки предусмотрен установочный винт.
• Настраиваемые расточные оправки с твердосплавными хвостовиками имеют серый цвет. Данные оправки имеют внутренний подвод СОЖ и используются с головками с соединением KM. Для настройки оправки предусмотрен установочный винт.

5

Угол пластины

• Меньшие углы при вершине обеспечивают более стабильный размер стружки и увеличивают зазор, улучшая стружкоотвод.
• Увеличенные углы при вершине определяют большую 35.0°

зону контакта кромки с обрабатываемым материалом, что 55.0° 80.0°

может стать причиной вибраций.

Рекомендации по применению 6 Угол в плане

0.0˚

• Для повышения стабильности 17.5˚

Выбирайте максимально допустимый диаметр оправки. При этом необходимо обеспечить достаточное пространство для отвода стружки. выбирайте угол в плане как можно 5.0˚

• Проверьте настройки станка, чтобы избежать неконтролируемых вибраций. ближе к 90°.
• Стремитесь к минимальному отношению длины к диаметру.
• Оправки поставляются предварительно настроенными, но также могут настраиваться вручную.

1 Крепление оправки

• Закрепляйте оправку правильно. Kennametal рекомендует закреплять D оправку на длине 4 x D.

Kennametal рекомендует закреплять расточные оправки в разрезных

2

блоках, с использованием при необходимости переходных втулок, с

точностью H7 по ISO.

4 X D

7

Радиус при вершине

• Для повышения стабильности выбирайте небольшой радиус при вершине.

Глубина резания должна быть больше радиуса R 0,4 R 0,8 R 1,2

при вершине.

• Не закрепляйте оправки установочными

винтами. 9 Высота центров

• Kennametal не гарантирует эксплуатационные качества расточной Точность регулировки по высоте центров составляет +/-0,005 дюйма. оправки в случае ненадлежащего Kennametal рекомендует использовать новый комплект приспособлений для выставления по высоте центров. В комплект входят магнит, закрепления. подставка и угломер, который можно установить на небольшой лыске, расположенной на соединительном кольце настраиваемой

расточной оправки.

10 Удаление стружки

• Скопление и перерезание стружки может создавать нежелательные вибрации в процессе растачивания.
• Работайте с СОЖ для вывода стружки и охлаждения демпфирующего элемента.
• Выбирайте геометрии и режимы резания, формирующие стружку небольшого размера.
• Расточную оправку также можно использовать в перевернутом положении для улучшения стружкоотвода.

Настраиваемые расточные оправки Kennametal разработаны и предварительно настроены

4 на максимальный вылет. Рекомендации по настройке

• Стальные оправки предварительно настроены на 10 x D, а минимально допустимый вылет 6 x D.
• Твердосплавные оправки предварительно настроены на 15 x D, а минимально допустимый вылет 12 x D.
• Ослабьте два зажимных винта на оправке.
• Если расточная оправка используется не в соответствии с предварительно настроенным вылетом, может потребоваться
• Поверните регулировочный винт по часовой стрелке до состояния, в котором винт перестанет поворачиваться свободно, а масса окажется в

дополнительная настройка. заблокированном положении.

• Не закрепляйте и не используйте расточную оправку на расстоянии меньше минимального вылета.
• Теперь вы готовы к настройке оправки.
• Для выполнения настройки поворачивайте регулировочный винт против часовой стрелки с интервалом в четверть оборота.
• По завершении настройки затяните зажимные винты.
