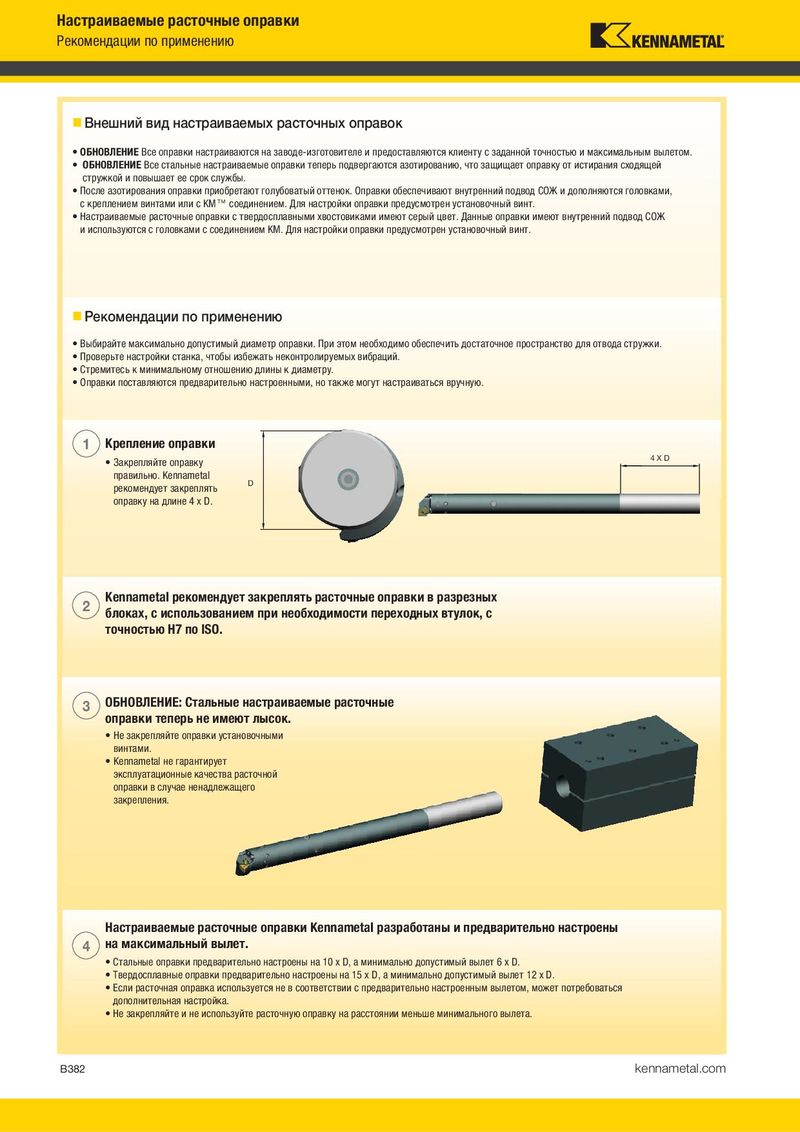

Основной каталог Kennametal невращающиеся инструменты - страница 404

Настраиваемые расточные оправки Настраиваемые расточные оправки Рекомендации по применению Рекомендации по применению „ Внешний вид настраиваемых расточных оправок 5 Угол пластины • Меньшие углы при вершине обеспечивают более • ОБНОВЛЕНИЕ Все оправки настраиваются на заводе-изготовителе и предоставляются клиенту с заданной точностью и максимальным вылетом. стабильный размер стружки и увеличивают зазор, улучшая • ОБНОВЛЕНИЕ Все стальные настраиваемые оправки теперь подвергаются азотированию, что защищает оправку от истирания сходящей стружкоотвод. стружкой и повышает ее срок службы. 35.0° • Увеличенные углы при вершине определяют большую • После азотирования оправки приобретают голубоватый оттенок. Оправки обеспечивают внутренний подвод СОЖ и дополняются головками, зону контакта кромки с обрабатываемым материалом, что 55.0° 80.0° с креплением винтами или с KM™ соединением. Для настройки оправки предусмотрен установочный винт. может стать причиной вибраций. • Настраиваемые расточные оправки с твердосплавными хвостовиками имеют серый цвет. Данные оправки имеют внутренний подвод СОЖ и используются с головками с соединением KM. Для настройки оправки предусмотрен установочный винт. Стабильность „ Рекомендации по применению 6 Угол в плане 0.0˚ 17.5˚ • Для повышения стабильности 5.0˚ • Выбирайте максимально допустимый диаметр оправки. При этом необходимо обеспечить достаточное пространство для отвода стружки. выбирайте угол в плане как можно • Проверьте настройки станка, чтобы избежать неконтролируемых вибраций. ближе к 90°. • Стремитесь к минимальному отношению длины к диаметру. • Оправки поставляются предварительно настроенными, но также могут настраиваться вручную. Стабильность 1 Крепление оправки 4XD • Закрепляйте оправку правильно. Kennametal D рекомендует закреплять оправку на длине 4 x D. 7 Радиус при вершине • Для повышения стабильности выбирайте небольшой радиус при вершине. R 0,4 R 1,2 • Глубина резания должна быть больше радиуса R 0,8 при вершине. Kennametal рекомендует закреплять расточные оправки в разрезных 2 Стабильность блоках, с использованием при необходимости переходных втулок, с точностью H7 по ISO. 8 Геометрия пластины • Для снижения сил резания выбирайте позитивные геометрии с острыми режущими кромками. 3 ОБНОВЛЕНИЕ: Стальные настраиваемые расточные • Оптимальным выбором являются пластины с PVD покрытием, поскольку уменьшенная толщина покрытия обеспечивает оправки теперь не имеют лысок. небольшую ширину подготовки кромки. • Не закрепляйте оправки установочными винтами. • Kennametal не гарантирует 9 Высота центров эксплуатационные качества расточной • Точность регулировки по высоте центров составляет +/-0,005 дюйма. оправки в случае ненадлежащего • Kennametal рекомендует использовать новый комплект приспособлений для выставления по высоте центров. В комплект входят магнит, закрепления. подставка и угломер, который можно установить на небольшой лыске, расположенной на соединительном кольце настраиваемой расточной оправки. 10 Удаление стружки • Скопление и перерезание стружки может создавать нежелательные вибрации в процессе растачивания. • Работайте с СОЖ для вывода стружки и охлаждения демпфирующего элемента. • Выбирайте геометрии и режимы резания, формирующие стружку небольшого размера. • Расточную оправку также можно использовать в перевернутом положении для улучшения стружкоотвода. Настраиваемые расточные оправки Kennametal разработаны и предварительно настроены 4 на максимальный вылет. Рекомендации по настройке • Стальные оправки предварительно настроены на 10 x D, а минимально допустимый вылет 6 x D. • Твердосплавные оправки предварительно настроены на 15 x D, а минимально допустимый вылет 12 x D. • Ослабьте два зажимных винта на оправке. • Если расточная оправка используется не в соответствии с предварительно настроенным вылетом, может потребоваться • Поверните регулировочный винт по часовой стрелке до состояния, в котором винт перестанет поворачиваться свободно, а масса окажется в дополнительная настройка. заблокированном положении. • Не закрепляйте и не используйте расточную оправку на расстоянии меньше минимального вылета. • Теперь вы готовы к настройке оправки. • Для выполнения настройки поворачивайте регулировочный винт против часовой стрелки с интервалом в четверть оборота. • По завершении настройки затяните зажимные винты. B382 kennametal.com kennametal.com B383
