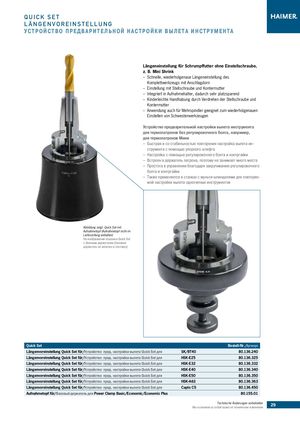

QUICK SET

LÄNGENVOREINSTELLUNG

УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ВЫЛЕТА ИНСТРУМЕНТА

Längeneinstellung für Schrumpffutter ohne Einstellschraube, z. B. Mini Shrink – Schnelle, wiederholgenaue Längeneinstellung des Komplettwerkzeugs mit Anschlagdorn – Einstellung mit Stellschraube und Kontermutter – Integriert in Aufnahmehalter, dadurch sehr platzsparend – Kinderleichte Handhabung durch Verdrehen der Stellschraube und Kontermutter – Anwendung auch für Mehrspindler geeignet zum wiederholgenauen Einstellen von Schwesterwerkzeugen Устройство предварительной настройки вылета инструмента для термопатронов без регулировочного болта, например, для термопатронов Мини

–Быстрая и со стабильностью повторения настройка вылета ин-
струмента с помощью упорного штифта
–Настройка с помощью регулировочного болта и контргайки
–Встроен в держатель патрона, поэтому не занимает много места
–Простота в управлении благодаря закручиванию регулировочного
болта и контргайки
–Также применяется в станках с мульти-шпинделями для повторяе-

мой настройки вылета однотипных инструментов

Abbildung zeigt: Quick Set mit Aufnahmetopf (Aufnahmetopf nicht im Lieferumfang enthalten) На изображении показана Quick Set c базовым держателем (базовый держатель не включен в поставку)

Quick SetBestell-Nr./Артикул
Längenvoreinstellung Quick Set für/Устройство пред. настройки вылета Quick Set дляSK/BT4080.136.240
Längenvoreinstellung Quick Set für/Устройство пред. настройки вылета Quick Set дляHSK-E2580.136.325
Längenvoreinstellung Quick Set für/Устройство пред. настройки вылета Quick Set дляHSK-E3280.136.332
Längenvoreinstellung Quick Set für/Устройство пред. настройки вылета Quick Set дляHSK-E4080.136.340
Längenvoreinstellung Quick Set für/Устройство пред. настройки вылета Quick Set дляHSK-E5080.136.350
Längenvoreinstellung Quick Set für/Устройство пред. настройки вылета Quick Set дляHSK-A6380.136.363
Längenvoreinstellung Quick Set für/Устройство пред. настройки вылета Quick Set дляCapto C580.136.450
Aufnahmetopf für/Базовый держатель дляPower Clamp Basic/Economic/Economic Plus80.155.01
